路径 Path

路径 Path 是图形对象的一种，用于创建一条路径的图形实例，包含绘制路径的指令及参数信息，用于渲染引擎进行绘制及交互操作。

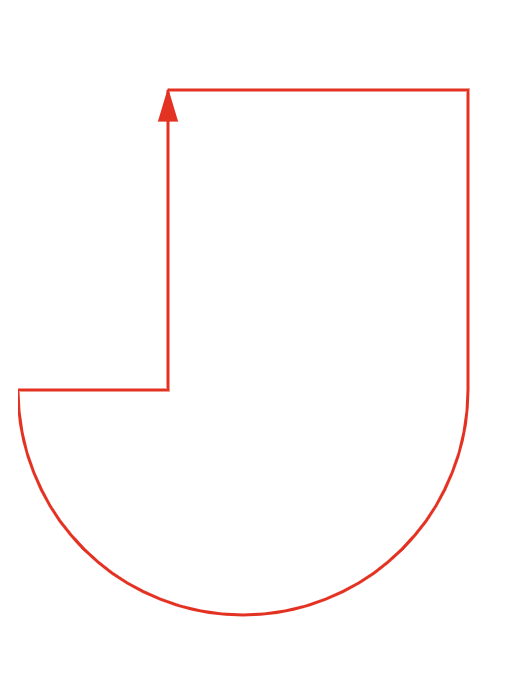

示例

import { Path } from '@visactor/vgraph';

const path = new Path({
    id: 'path',
    path: [
      ['M', 50, 50],
      ['H', 150],
      ['V', 150],
      ['a', 50, 50, 0, 0, 1, -150, 0],
      ['L', 50, 150],
      ['Z']
    ],
    lineWidth: 1,
    endArrow: true,
    strokeStyle: 'red',
});

Path 配置项

字段	类型	描述
path	(string | number)[][]	一个二维数组，每个数组表示一个路径指令及其参数。目前支持 M、L、H、V、A、C、Q、Z 指令及其相对形式。参考SVG 路径
startArrow	ArrowType	起始箭头配置项
endArrow	ArrowType	终点箭头配置项
hitWidth	number	事件触发的感应宽度

注：目前仅支持 M, L, H, V, A, Z 指令，暂不支持 C,S,Q,T 等曲线指令。

注：当 startArrow 或 endArrow 被指定为 undefined，null 或 false 时，将不绘制任何箭头，当指定为 true 时，绘制默认的三角箭头，箭头配置项 ArrowType 定义如下：

type ArrowType = boolean | {
  type?: 'default' | 'default-round',
  width?: number,
  height?: number,
};

字段	类型	描述
type	string	箭头类型，default 为默认三角形箭头，default-round 为圆角的三角形箭头
width	number	箭头翼展宽度
height	number	箭头于终点处的切向高度

通用配置项

以下为所有图形对象的公共配置项：

字段	类型	描述
opacity	number	透明度
fillStyle	string	填充色
strokeStyle	string	描边颜色
lineWidth	number	描边宽度
lineDash	number | number[]	划线模式，可参考CanvasRenderingContext2D.setLineDash()
lineDashOffset	number | number[]	虚线起始偏移，可参考CanvasRenderingContext2D.lineDashOffset
shadowBlur	number	阴影模糊量，可参考CanvasRenderingContext2D.shadowBlur
shadowColor	string	阴影色
shadowOffsetX	number	阴影水平偏移量，可参考CanvasRenderingContext2D.shadowOffsetX
shadowOffsetY	number	阴影垂直偏移量，可参考CanvasRenderingContext2D.shadowOffsetY
clip	ShapeBase	裁剪形状，将指定形状设置为裁剪路径，位于该裁剪形状路径范围内的部分将会保留，其余部分会被剔除，可参考CanvasRenderingContext2D.clip()
cursor	string	当该形状获得光标焦点时，光标的类型。详情参考CSS Cursor

注：颜色字符串目前可支持以下格式：

类型	样例	描述
rgb	rgb(255, 255, 255)	用 RGB 模式表示的白色
rgba	rgba(255, 255, 255, 1.0)	用 RGBA 模式表示的白色
hsl	hsl(13, 100%, 10%)	用 HSL 模式表示的颜色，等价于rgb(56, 12, 0)
hsla	hsla(13, 100%, 10%, 0.4)	用 HSL 模式表示的颜色，等价于rgba(56, 12, 0, 0.4)
hex	#fff	用三位十六进制数表示的纯色，可忽略大小写
hex	#FF00FF	用六位十六进制数表示的纯色，可忽略大小写
hex	#3037ffff	用八位十六进制数表示的带透明度的颜色，可忽略大小写
name	cyan	用颜色名表示的颜色
linear gradient	l(0) 0:#fff 0.5:#7ec2f3 1:#1890ff	线性渐变，表达式为l(deg) step1:color1 step2:color2 ...，表示线性倾斜角度为 deg ，插值分别在 step1, step2...处插值颜色为 color1, color2... 的线性渐变
radial gradient	r(0.5,0.5,0) 0:#fff 0.5:#7ec2f3 1:#1890ff	径向渐变，表达式为r(cx, cy, r0) r1:color1 r2:color2 ...，表示在包围盒内相对坐标为 (cx, cy) 处为圆心，起始半径 r0，半径分别为 r1, r2...处插值颜色为 color1, color2... 的径向渐变
picture	p(a)./pattern.png	图片，表达式为p(repeat)url，当 repeat 值为 a 时表示背景重复方式为 repeat ；为 x 时表示 repeat-x ；为 y 时表示 repeat-y ；为 n 时表示 no-repeat。参数 url 表示图像路径。可参考CSS background-repeat

可访问属性

属性	类型	描述
type	'path'	形状类型
capture	boolean	是否被焦点捕获
animating	boolean	是否是动画
destroyed	boolean	是否被摧毁
parent	any	父形状节点

实例方法

实例方法	返回值	描述
getBBox()	BBox	获取包围盒位置与大小
translate(x: number, y: number)	void	平移
scale(xRatio: number, yRatio?: number)	void	缩放
rotate(deg: number, radian: boolean)	void	中心旋转， radian 用于指定参数 deg 是否为弧度制，是则为 true ， 否则为 false ，默认值为 false
rawRotate(deg: number, radian: boolean)	void	根据 matrix 原点旋转，定义与 rotate 相同
clone()	IShape	获取一个形状的副本
show()	void	显示形状
hide()	void	隐藏形状
get(k: string)	any	获取该形状名为 k 的属性
set(k: string, v: any)	IShape	将该形状名为 k 的属性值设置为 v
set(data: Record<string, any>)	IShape	传入一个对象，批量设置属性
on(eventName: string, callback: () => void)	void	设置一个事件发生时的触发器
off(eventName: string, callback: () => void)	void	设置一个事件停止时的触发器
emit(eventName: string, data: Record<string, any>)	void	触发指定的事件
