分组

分组用于逻辑相同节点的示意或组织一系列的节点的批量操作。分组可嵌套，并可以指定分组内外节点如何连线以满足不同场景的展示需求。目前 vGraph 支持矩形的分组。

分组状态和关系是分组构建后具有的属性，可以通过实例方法进行操作。关键图形 KeyShape 和状态 States 定义如下：

关键图形 KeyShape: 可以认为是分组的骨架架构，用于界定分组容器的主要范围，包括事件捕获，连线连接等的依据。使用详情可见关键图形一节。

状态 States: 分组状态可以认为是在分组结构不变，外观发生改变的场景下使用的简便方法。使用详情可见状态管理一节。

分组配置

字段	类型	描述
id	string	分组唯一标识
groupId	string	分组可以嵌套，指定父分组 id
padding	number \| number[]	分组默认会包裹所有节点。可以指定区域的留白。可以按上右下左依次指定留白。
linkNode	boolean	连线是否直接连到分组的内部节点上。默认 false
linkGroupOnCollapse	boolean	当配置 linkNode: true 时，分组收起时会默认收起所有分组内节点的连线。配置 linkGroupOnCollapse 可以让分组收起时连线暂时连到分组上。效果可见分组收起代理连线
titleSize	number	[NEW] 分组标题尺寸，根据 `titlePosition` 配置不同会分别对应标题的宽或高。
titlePosition	'left' \| 'top'	分组标题位置，默认 `top` 在分组上方。
title	{// 标题文本,更多配置请见图形对象 - 文本 text: { text: string; ...textConfigs, }, // 标题背景，可省略 background?: { height?: number; fillStyle?: string; strokeStyle?: string; }, // 右侧 icon，可省略 icon?: { icon: string; fillStyle?: string; size?: number; onClick?: (e: any) => void; }	vgraph 支持给分组设置一个文本标题，并配置背景
anchors	number[][] \| AnchorConfigs[]	配置锚点。如果仅传位置数组，则不显示锚点图形。采用 Object 类型的配置会画出锚点图形。具体请见 Anchor 配置
renderGroupTitle	(group: Group, layer: Layer, width: number) => void	自行定义分组标题绘制方法。以 (0, 0) 为基准点绘制，默认占满分组的宽度，高度为配置的 titleSize。
fixLeft	number	固定分组的左边缘
fixTop	number	固定分组的上边缘
fixWidth	number	固定分组的宽度
fixHeight	number	固定分组的高度

分组都具有唯一的 KeyShape，因此也继承了 KeyShape 的公共配置项。注意: KeyShape 配置项的属性和通用配置项的属性是同级的。KeyShape 配置的使用优先级高于节点配置项（比如 color 的配置）。以下为图形对象的公共配置项：

字段	类型	描述
opacity	number	透明度
fillStyle	string	填充色
cursor	string	鼠标指针悬停在元素上时显示相应样式，可参考CSS.cursor
strokeStyle	number \| number[]	描边颜色
lineWidth	number	描边宽度
lineDash	number \| number[]	划线模式，可参考CanvasRenderingContext2D.setLineDash()
shadowBlur	number	阴影模糊量，可参考CanvasRenderingContext2D.shadowBlur
shadowColor	string	阴影色
shadowOffsetX	number	阴影水平偏移量，可参考CanvasRenderingContext2D.shadowOffsetX
shadowOffsetY	number	阴影垂直偏移量，可参考CanvasRenderingContext2D.shadowOffsetY
clip	ShapeBase	裁剪形状，将指定形状设置为裁剪路径，位于该裁剪形状路径范围内的部分将会保留，其余部分会被剔除，可参考CanvasRenderingContext2D.clip()
cursor	string	当该形状获得光标焦点时，光标的类型。详情参考CSS Cursor

注：颜色字符串目前可支持以下格式：rgb, rgba, hsl, hsla, hex(3,6,8 位十六进制数), name, linear gradient, radial gradient 以及 picture 等。

分组标题

vGraph 总结了业务上常用分组的场景，提供了细致的配置，能满足绝大多数场景。其中标题文本必须，其他组成部分皆为可选。以下是一个完整配置分组的样例

const groupData = {
  title: {
    // 标题文本配置
    title: {
      text: {
        text: '分组标题',
        lineHeight: 24,
        fontSize: 12,
        fillStyle: '#fff',
      },
      // 标题右侧 icon 配置，并定义点击事件 handler
      icon: {
        icon: collapseIcon,
        fillStyle: '#fff',
        onClick(e:any, group: Group) {
          if (group.get('collapsed')) {
            e.target.set('icon', collapseIcon);
            group.expand();
          } else {
            e.target.set('icon', expandIcon);
            group.collapse();
          }
        }
      },
      // 标题背景配置
      background: {
        height: 24,
        radius: [4, 4, 0, 0],
        fillStyle: '#3073F2'
      },
    },
    strokeStyle: '#E1E4E8',
    radius: 4,
  },
};

如果你的分组标题比较复杂，Group 支持配置 renderGroupTitle 来自定义标题内容。入参 width为标题当前的最大宽度，用于在分组盒模型发生变化时标题能自适应。需要返回标题高度以正确计算分组的定位。以下是一个居中 title 的简单实现。

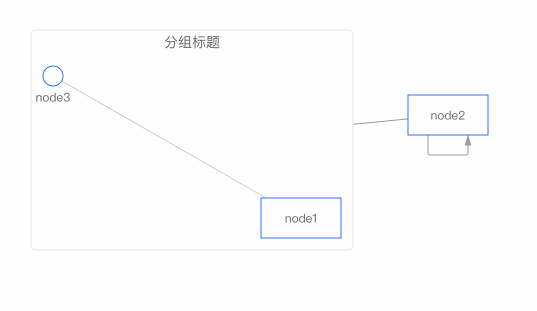

const groupData = {
  renderGroupTitle(group: Group, layer: Layer, width: number) {
    const text = new Text({
      // 标题居中
      x: width / 2,
      y: 12,
      text: '分组标题',
      fontSize: 14,
      textAlign: 'center',
      textBaseline: 'middle',
    });
    layer.add(text);
    // 返回标题高度
    return 24;
  },
  strokeStyle: '#E1E4E8',
  radius: 4,
}

分组锚点

锚点 (Anchor) 用于指定分组和连线的连接位置。如果希望连线直接连入到节点上，可以设置分组配置项 linkNode: true。如果不指定锚点，则会计算最短连线的连接点作为锚点。锚点定位可以是一个二维数组，每个数组由两个数字组成，规定每个数组以节点左上角为 [0, 0]，右下角位置为 [1, 1] 的形式确定锚点的位置。锚点的位置应在 0 - 1 之间取值。

在不需要显示 anchor 图形的情况下简单配置位置数组即可。vGraph 也提供一个由配置项组成的数组，如果需要在分组上显示 anchor 图形请用这种方式配置。AnchorConfigs 配置项定义如下：

字段	类型	描述
type	string	锚点类型。默认 'dot'。
position	number[]	长度为 2 的数组，用于指定锚点的相对位置。[0, 0] 为左上角，[1, 1] 为右下角
offsets	number[]	长度为 2 的数组，用于指定锚点定位的绝对偏移像素值。
linkOffsets	number[]	长度为 2 的数组，用于指定连线与锚点连接点的绝对偏移像素值。
show	'always' \| 'hover'	锚点图形展示方式，默认常显。也可以设置为鼠标 hover 到节点时显示。
size	number	配置锚点的直径。目前仅支持宽高一致的锚点。
setStyles	(nodeData) => AnchorStyles	锚点样式设置。 fillStyle: string 配置填充色 strokeStyle: string 配置线条色。
onClick	(event, nodeData) => void	点击锚点时触发的事件。
onMouseEnter	(event, nodeData) => void	鼠标移动到锚点时触发的事件。
onMouseLeave	(event, nodeData) => void	鼠标移开锚点时触发的事件。
