流水线-编辑模式

PipelineEditor 是用 vgraph 打造的流程编排工具，常用于安排工作流程。目前已经落地的场景有 Dorado 项目管理流水线等。这是一个纯 js 组件，引用方式为：

import { PipelineEditor } from '@visactor/vgraph';

const pipelineEditor = new PipelineEditor(options);

配置项

字段	类型	描述
data	{ nodes: Record<string,unknown>[], edges: Record<string,unknown>[] }	图中数据，若为空可直接调用 pipelineEditor.initEmptyEditor()
container	string | HTMLDivElement	[必填]流水线容器
graphSize	number[]	[必填]容器大小, 格式为 [宽， 高]
nodeSize	number[]	节点大小, 格式为 [宽， 高]
layout	object	布局设置
layout.rankSep	number	不同列节点的间距
layout.nodeSep	number	同列节点的间距
padding	number[]	四边间距，格式为 [上下间距， 左右间距]
setDefaultNode	(nodeData: Record<string,unknown>) => Record<string,unknown>	设置节点默认样式，用法同 Graph 的 setDefaultNode
setDefaultEdge	(edgeData: Record<string,unknown>) => Record<string,unknown>	设置连线默认样式，用法同 Graph 的 setDefaultEdge
setNodeStateStyles	(state: string, nodeData: Record<string,unknown>, node: Node)	根据节点所处状态配置状态样式，与 node.setState 配合使用，用法同 Graph 的 setNodeStateStyles
setEdgeStateStyles	(state: string, edgeData: Record<string,unknown>, edge: Edge)	根据连线所处状态配置状态样式，与 edge.setState 配合使用，用法同 Graph 的 setEdgeStateStyles
onClickNode	(node: Node, e: GraphEvent) => void	节点点击事件
shouldDrag	(e: GraphEvent, target: Node) => boolean	是否允许拖拽当前节点
shouldDrop	(ev: GraphEvent, target: Node, relativeNode: Node, pos: 'L' | 'M' | 'R') => boolean	是否允许将节点放置到当前位置，返回 false 则恢复原状
onDropNode	(target: Node) => void	节点拖拽完成事件

实例方法

实例方法	返回值	描述
addNode	(relativeId: string, pos: 'L' | 'M' | 'R')	相对于 id 为 relativeId 的节点定位添加节点。L: 左边, M: 下方，R: 右边。
removeNode	(node: Node) => void	删除节点
moveNode	(node: Node, relativeNode: Node, pos: 'L' | 'M' | 'R') => void	将节点移动到另一节点的相对位置
updateNode	(node: Node, configs: Record<string,any>) => void	更新节点数据
focusNode	(node: Node) => void;	突出展示节点
exportData	(fn?: (entity: Node | Edge, type: 'node' | 'edge') => Record<string,any>) => { nodes: Record<string,unknown>[], edges: Record<string,unknown>[] }	导出图中数据
getGraph	Graph	获取解决方案对应的图实例 Graph

内置节点

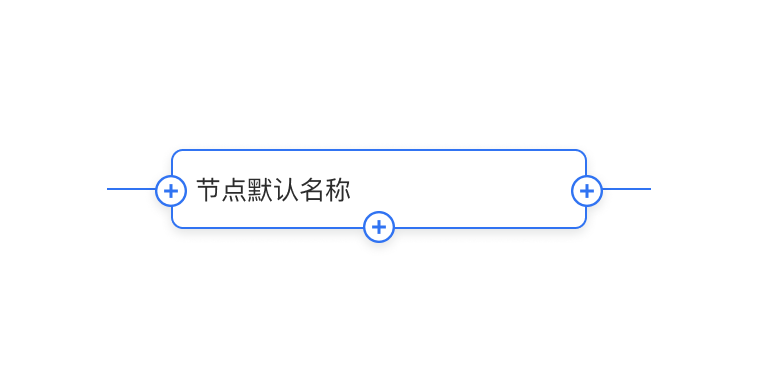

为了满足更多场景的需求，pipelineEditor 并没有指定的节点类型，但提供了推荐的节点注册方法可以复用。用户也可自行注册更贴合你业务场景的节点，在 setDefaultNode 配置项中设置 type 为你注册的节点名称即可。以下是推荐节点的注册方法：

import { registerPipelineEditorNode } from '@visactor/vgraph';
registerPipelineEditorNode(options);

各部分配置项如下：

字段	类型	描述
addImage	string	添加节点图标的图片 cdn
onClickImage	(e: ShapeEvent, nodeData: any)	用户点击添加图标事件
errorImage	string	节点异常图标的图片 cdn，在节点数据的 error 参数为 true 时出现

内置节点使用的节点字段如下：

字段	类型	描述
label	string	节点名称
error	boolean	为 true 时在节点名称后展示异常图片
