树图布局

树图布局需要配合树图实例一起使用。

目前 vGraph 支持三种树布局方式。引用方式如下

import { CompactBox, TreeGraph } from '@visactor/vgraph';
// 推荐引用方式，配置在 TreeGraph 中
const graph = new TreeGraph({
  layout: {
    type: 'compactBox',
    options: layoutOptions
  }
});

// 第二种引用方式，直接实例化
const layout = new CompactBox(layoutOptions);
const graph = new TreeGraph({
  layout,
  ...graphOptions,
});

布局名称	布局效果	特征	适合场景

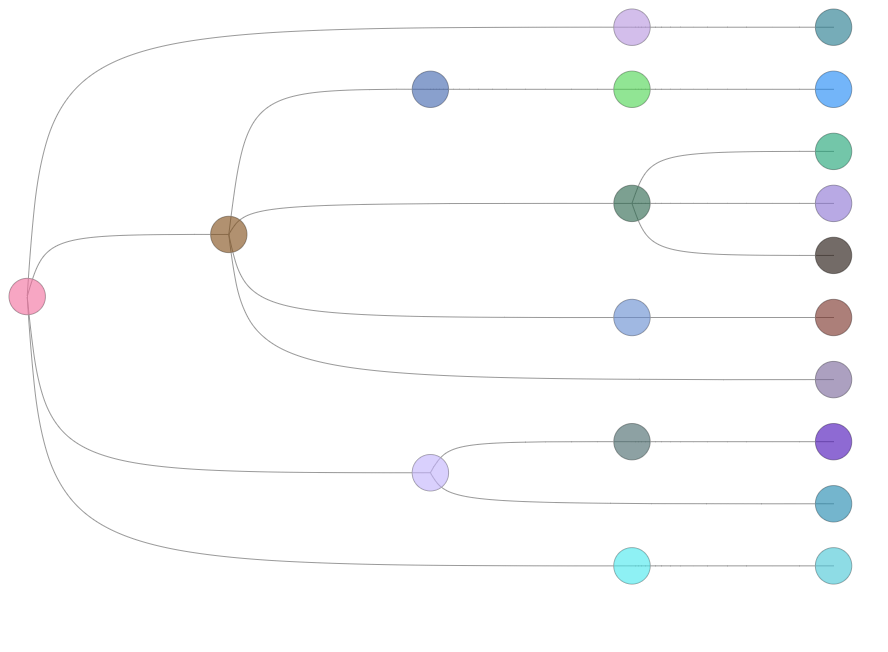

Dendrogram 平衡树		不管树层级如何，总是叶节点对齐，非叶节点根据层级均匀分布	组织架构图，亲缘谱系图
MindMap 脑图树		深度相同的节点将会被放置在同一层，每棵子树占用空间不会有交叉	数据归纳整理，头脑风暴
CompactBox 紧凑树		从根节点开始，同一深度的节点在同一层，并且布局时会将节点大小考虑进去尽量节省空间	数据量大或展示空间不足的树图

除节点配置项 (width: 节点宽度, height: 节点高度, collapsed: 是否收起) 外，也支持如下参数自定义布局。

字段	类型	描述
direction	LR \ RL \ TB \ BT	布局方向；LR 为从左到右布局， RL 为从右到左布局， TB 为从上到下布局，BT为从下到上布局。默认为TB 布局
nodeSep	(nodeData: TreeData) => number	指定同层级节点之间的间距
rankSep	(nodeData: TreeData) => number	指定跨层级节点间距
nodeSize	(nodeData: TreeData) => number	指定节点大小。推荐在节点上直接配置 width 和 height
radial	boolean	是否采用径向树分布。默认为 false。当单层节点特别多时推荐开启以获得更好的浏览体验。径向树分布时会在节点上写入 radial 辅助定义节点文本标签的旋转。具体可见径向树布局示例
setTreePosition	(nodeData: TreeData) => { leftTree: TreeData, rightTree: TreeData }	MindMap 专有配置，设置子树的位置。默认左右平均分配。
