力导向布局

力导向布局是一种主要用于无向图（或者在有向图中不在意层级关系对布局的影响）的常用布局算法。力导向布局的特点：原理简单直观、易于实现、定制能力强。常用于节点连接的关系展示，可以进行如关系网络、知识图谱、关系图谱的分析。 本算法中内置了大多数场景下都适用的力函数，一般来说仅需采用以下用法：

import { Graph, ForceDirectedLayout } from '@visactor/vgraph';

// 推荐引用方式，配置在 Graph 中
const graph = new Graph({
  layout: {
    type: 'force',
    options: layoutOptions
  }
});

// 第二种引用方式，直接实例化
const graph = new Graph(...);
const fdp = new ForceDirectedLayout({
    // 指定参与布局的数据
    graph,
    ...layoutOptions
});
graph.set('layout', fdp);

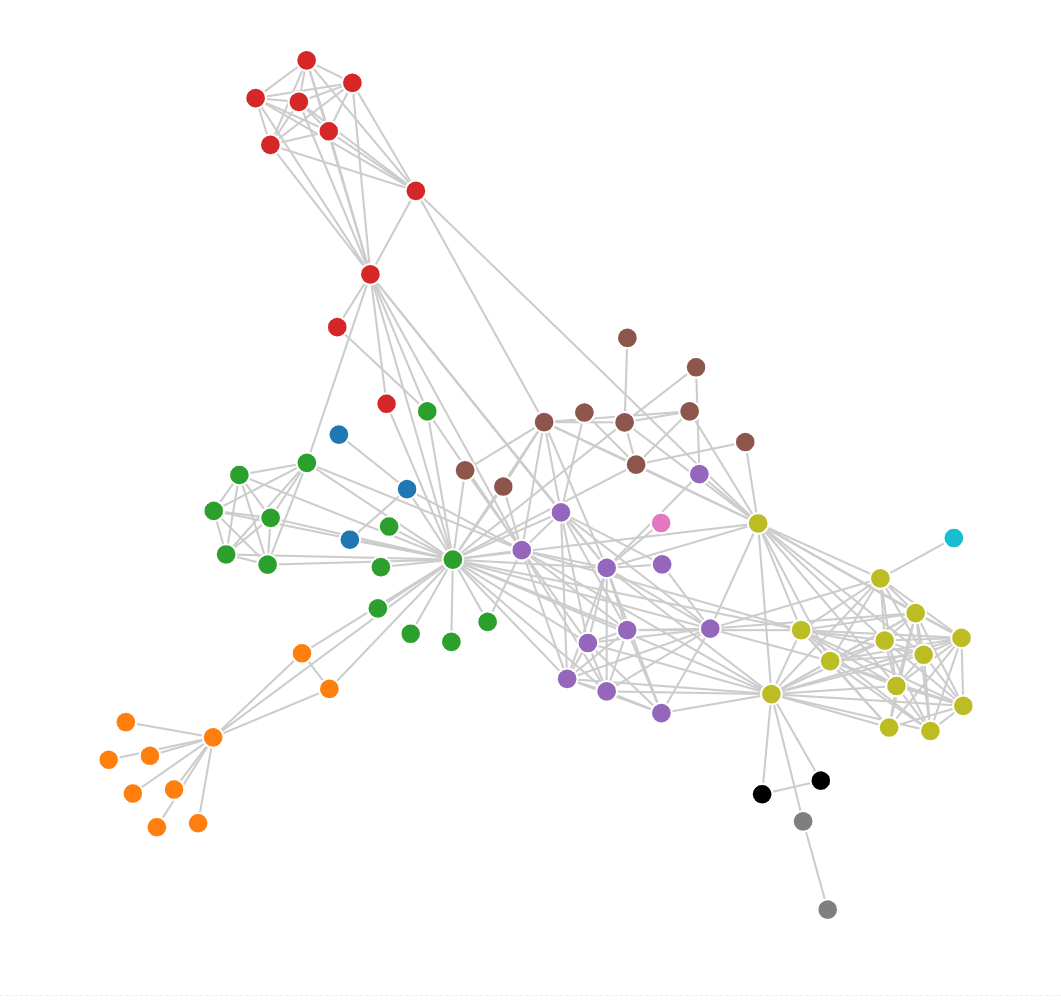

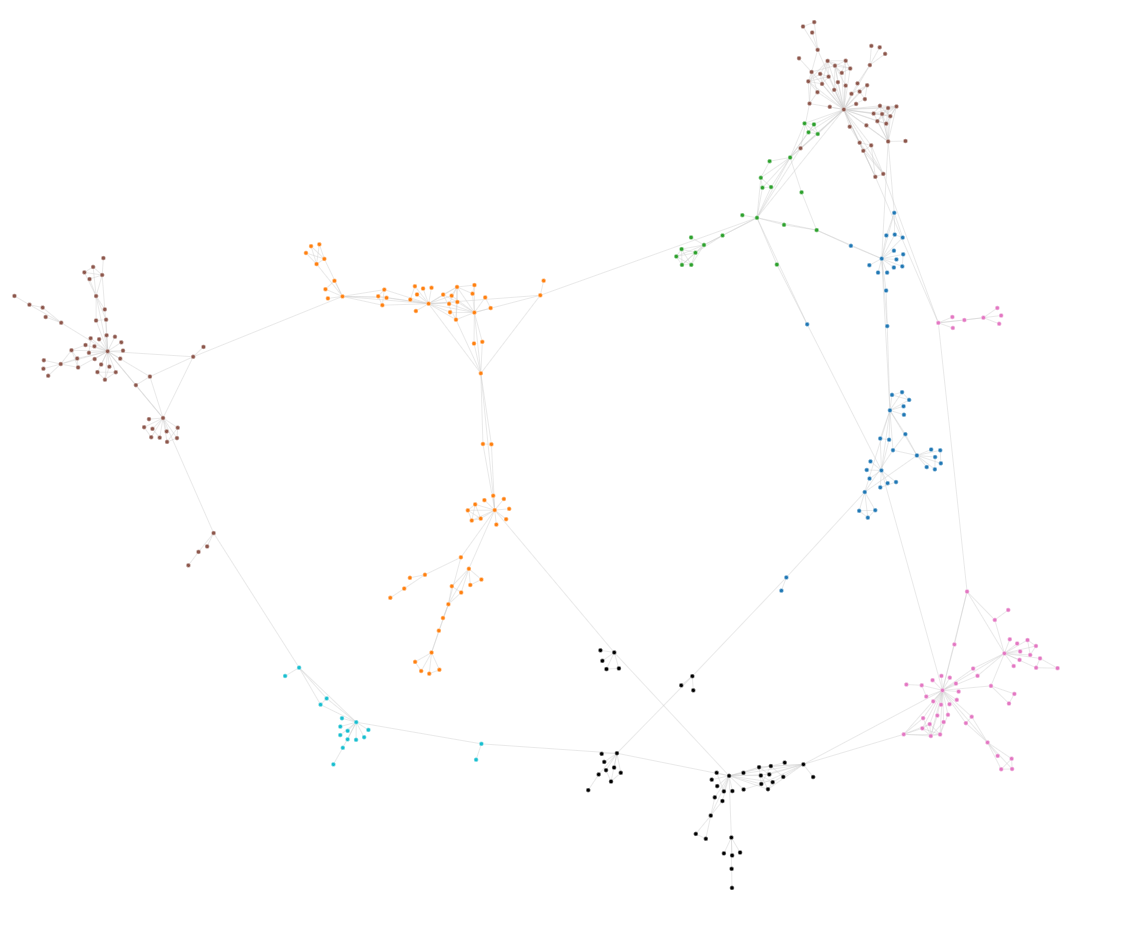

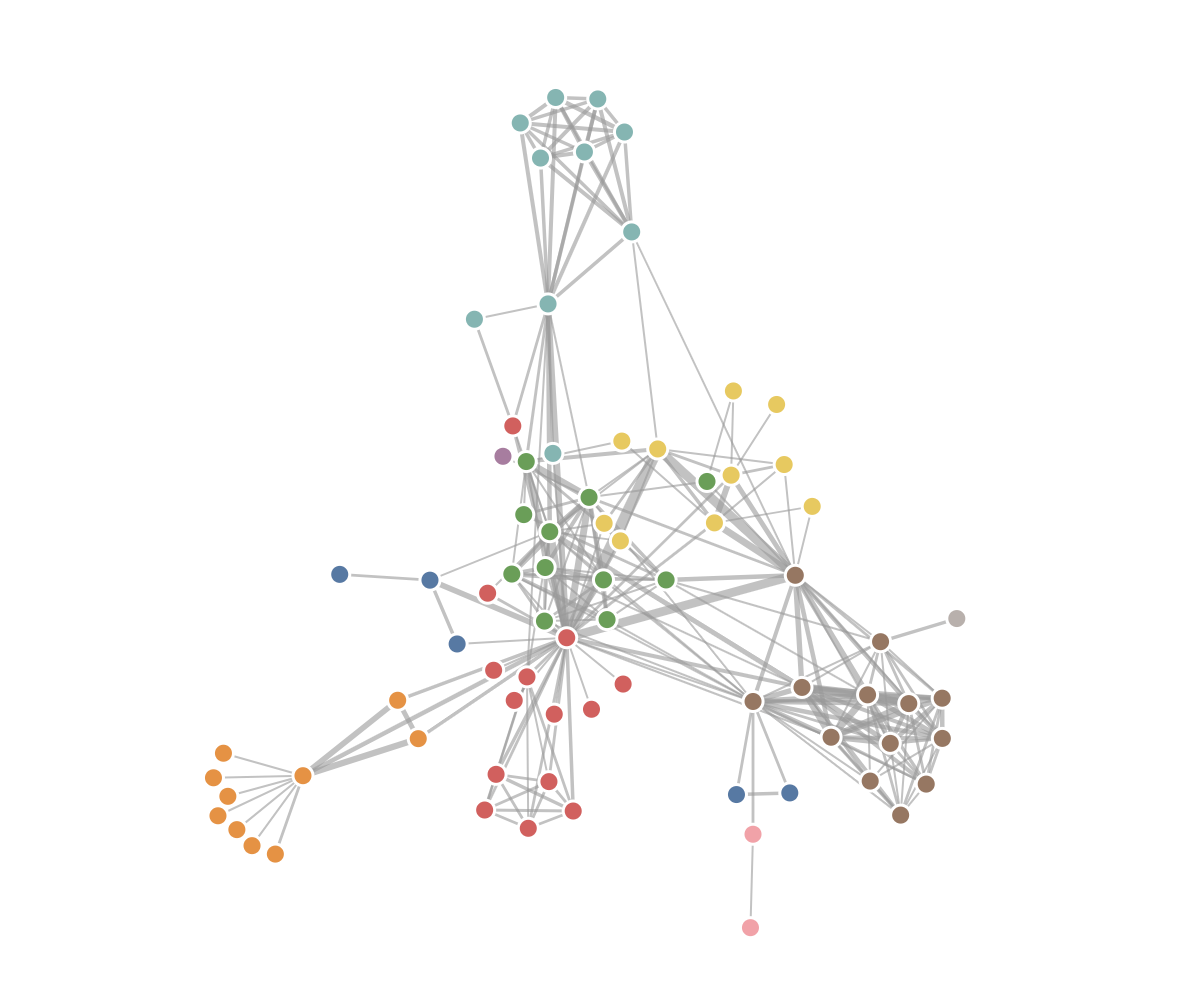

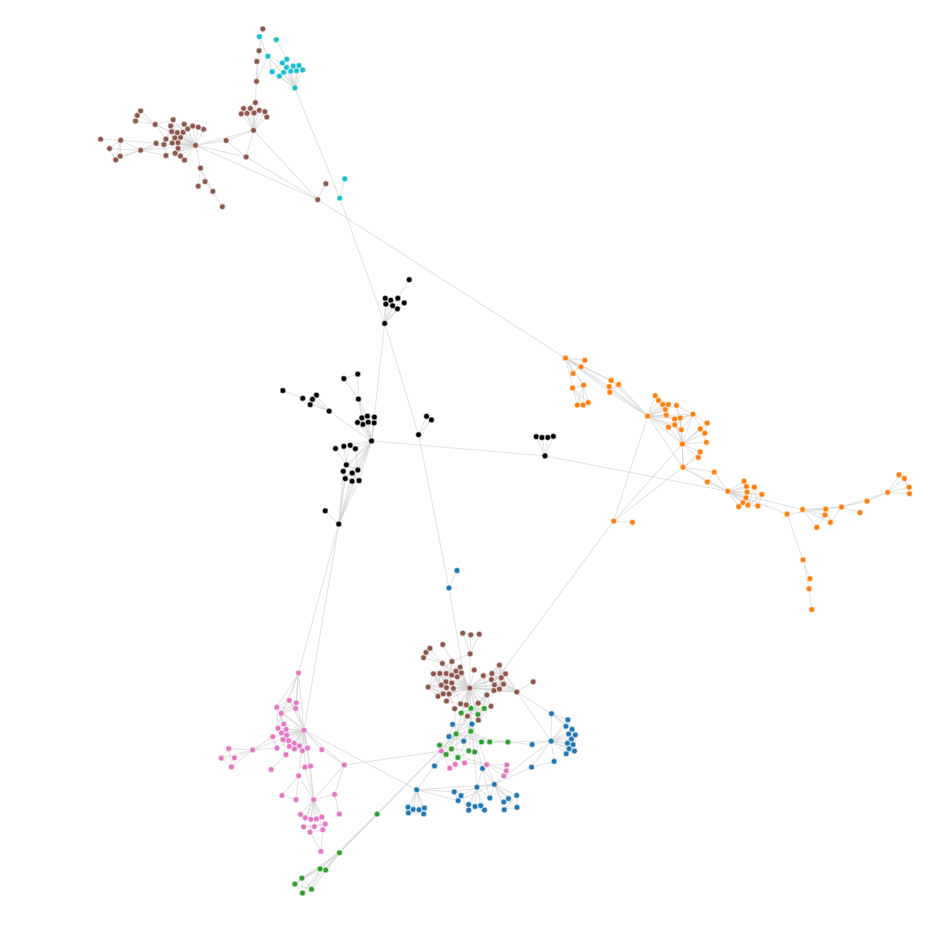

以下是默认配置的 vgraph 与 d3 的布局效果对比:

vGraph 效果图	D3 效果图

配置项

字段	数据类型	描述
data	{nodes:any[], edges?:any[]}	[必填] 设置需要布局的数据。nodes 是必须的，edges 是可选的。如果未配置 data，可以先配置其他参数，在后续通过 setData 接口设置数据。
forces	{ [key: string]: ForceBase }	自定义应用的力函数。如果未设置，则使用默认配置。后续可以通过 力函数实例方法 进行增删改查
maxIteration	number	指定最大迭代次数
clearOnEndOnFirstCall	boolean	[NEW]是否在首次布局结束后清空布局结束回调。常用于首次布局后需要 fitView 或 alignView，而后续布局则保持视窗内容的场景。
tickIterations	number	每个 tick 进行的迭代次数。默认为 1。tickIterations 越大，总的 tick 次数越少。
initMode	'pivotMDS'| 'spiral' | 'random'	指定初始布局方式，默认为 'pivotMDS'。
center	{ x: number, y: number }	指定布局的中心。
onTick	()=>{}	每次 tick 后运行的回调函数。常见用法为：刷新画布，达到动画效果。可以通过setOnTick(fn:()=>{}) 进行修改
onEnd	()=>{}	布局完成后运行的回调函数。常见用法：平移缩放布局到画布中心。可以通过setOnEnd(fn:()=>{}) 进行修改

实例方法

数据和参数

实例方法	返回值	描述

| setOptions(options) | void | 设置上表中的options，用法如 fdp.setOptions({maxIteration:100})。 |

运行状态

实例方法	返回值	描述
stop()	void	停止 timer。迭代也随之停止
start()	void	重启 timer，不会做其他状态更改
restart()	void	重新开始运行, 重置 iteration 计数并将 alpha 重置为 options.restartAlpha 并重启 timer
step()	void	手动运行一个迭代步，不通过timer调用
setOnTick(fn:()=>{})	void	修改 onTick 回调
setOnEnd(fn:()=>{})	void	修改 onEnd 回调

力函数

实例方法	返回值	描述
configForces(forces: { [key: string]: ForceBase } | Map<string, ForceBase> | undefined)	void	配置并初始化力。如果未指定力，则使用默认力。 * 会产生如下调用链: configForces -> initializeForces -> force.initialize(nodes)
initializeForces()	void	初始化所有力函数。将节点数据信息灌入力函数，力函数内部进行预计算
addForce(key: string, force: ForceBase)	void	增加一个力, 键值为 key
removeForce(key: string)	void	删除指定 key 的力
setForce(key: string, options: {})	void	修改键值为 key 的力的参数
getForces()	forces: Map<key, force>	返回FDP实例目前状态的力 Map

默认力函数

默认力函数使用如下配置:

const forces = new Map<string, ForceBase>([
    ['link', new ForceLink({ edges:[...], options: { distance: 30 } })],
    ['charge', new ForceManyBody({ options: { strength: -30 } })],
    ['collide', new ForceCollision({ options: { radius: 10 } })],
    ['center', new ForceCenter({ options: { x:..., y:... } })],
]);

可以复制该配置到代码中并以此配置力导向布局实例，方便调试和修改力函数配置。

自动配置力函数

自动配置力函数方法 autoFDP 大多用于预先不知晓展示数据的规模和特性的场景。此方法会分析数据规模和数据特征给出推荐的缩放比和力配置。也就是：

• 吸引力ForceLink
• 排斥力ForceManyBody
• 向心力ForceCenter
• 碰撞力ForceCollision

配置项 options 如下：

字段	类型	描述
nodeSize	number	为了加速计算，节点大小必填。如果节点大小不一，可填入大小的平均值。
graphSize	number[]	图尺寸。同 graph 的 width 和 height。
scaleFactor	number	叠加缩放比，默认为 1。如果你的数据集得出的缩放比始终偏大/偏小，可以叠加缩放调整。

基础用法为：

import { autoFDP, FDPLayout } from '@visactor/vgraph';

const forces = autoFDP(graph, {
  nodeSize: 10,
  graphSize: [800, 600],
});

const fdp = new FDPLayout({
  data: graph,
  forces,
  ...
});

在默认力的基础上添加类间的引力和斥力，使同类节点更加紧凑。

import { autoFDP, IntraClusterForce, InterClusterForce,FDPLayout } from '@visactor/vgraph';

const forces = autoFDP(graph, {
  nodeSize: 10,
  graphSize: [800, 600],
});
forces.set('attrCluster', new IntraClusterForce({ options: { strength: 0.2 } }));
forces.set('repulCluster', new InterClusterForce({ options: { strength: -10 } }));

const fdp = new FDPLayout({
  data: graph,
  forces,
  ...
});

Web Worker 版本

Web Worker 版本的力导向布局 snycFDP 用于在 Web Worker 中进行同步的大数据量布局计算，比在页面上直接计算耗时会低，用户体验也更好。

Worker 部分示例代码

import { syncFDP } from '@visactor/vgraph';

const ctx = self;

ctx.addEventListener('message', (event) => {
  const { data, options } = event.data;
  syncFDP(data, options);
  ctx.postMessage({ data, options });
});

主流程示例代码

  const worker = new ForceWorker();
  // data 是通用数据结构 { nodes: [], edges: [] }
  worker.postMessage({ data, options: ForceOptions });
  worker.onmessage = (event: any) => {
    graph.data(event.data);
    graph.fitView();
  };

syncFDP 接受的配置项 ForceOptions 如下：

字段	类型	描述
maxIteration	number	指定最大迭代次数。
nodeSize	number	图中节点大小
graphSize	number[]	画布大小
autoForce	boolean	使用自动配置力函数推荐的力参数进行布局
forces	{ [key: string]: any }	自定义力和参数。当未开启 autoForce 并未配置 forces 时会使用默认的力参数进行布局。

因此一个简单的同步力导向配置应如此引用：

worker.postMessage({ data, options: {
    maxIteration: 150,
    // 可以开启 autoForces 采用自动配置力函数，开启后再配置 forces 无效
    // autoForces: true,
    nodeSize: 15,
    graphSize: [800, 600],
    forces: {
      link: { distance: 30 },
      manyBody: { strength: -30 },
      collision: { radius: 8 },
      center: { x: 400, y: 300 }
    },
  } });

配置项中力的 key 与正常配置力之间的对应关系如下

key	力对象	描述
link	ForceLink	引力
manyBody	ForceManyBody	节点间斥力
collision	ForceCollision	无重叠力
center	ForceCenter	中心力
x	ForceX	水平位置约束力
y	ForceY	垂直位置约束力
radial	ForceRadial	距离约束力
intra	IntraClusterForce	类内吸引力
inter	InterClusterForce	类间排斥力
