交互行为

vGraph 精心打磨沉淀了一些在图分析场景下高频使用的交互，可按需自行引用注册到 graph 示例中即可使用。一般用法如下：

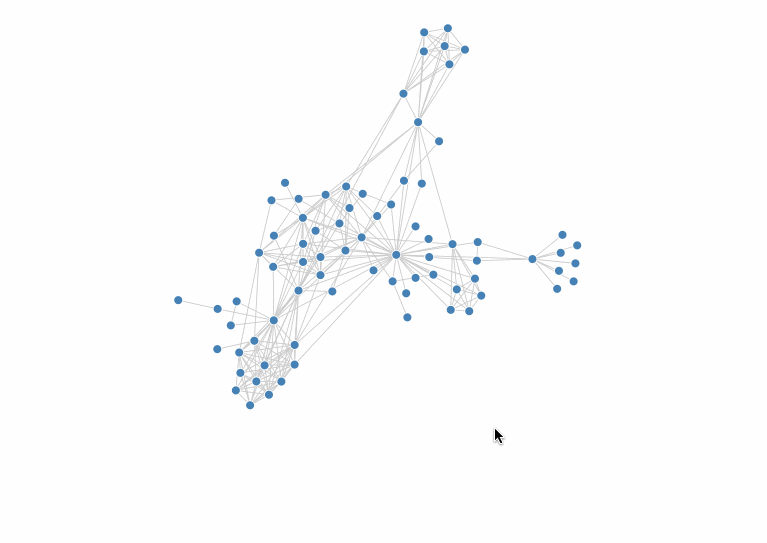

panZoom 平移缩放

panZoom 适配了触摸板和鼠标的平移缩放操作。触摸板双指平移即画布平移，双指捏合即画布缩放。鼠标滚轮滚动画布缩放。是图分析中最常用的交互行为。每次触发平移缩放操作，即会在 graph 实例上触发 transformed 事件。可用 graph.on('transformed', e => {...}) 事件中使用 graph.getZoomRatio() 方法更新缩放 ui 的缩放比。

import { panZoom } from '@visactor/vgraph';

// 添加平移缩放交互
graph.addBehavior(panZoom, { ...options });
// 删除交互
graph.removeBehavior(panZoom);

配置项	类型	描述
sensitivity	number	缩放灵敏度，默认为 2。数值越大缩放比越大
keyShapeOnly	boolean	是否在平移缩放期间仅显示关键图形，建议数据量大时开启
showKeyShapeDelay	number	平移缩放后显示全量图形的延迟 (ms)
xOnly	boolean	仅开启水平方向平移
yOnly	boolean	仅开启垂直方向平移
limit	boolean	仅允许在有图形的区域平移
padding	number	与 limit 配合使用，允许平移范围的留白
zoom	boolean	是否允许缩放，默认为 true
autoPreventDefault	boolean	是否自动阻止浏览器默认行为，例如左滑后退等。默认为 true。可与 shouldTrigger 配合使用。
shouldTrigger	(evt: WheelEvent, graph: Graph | TreeGraph) => boolean	是否允许执行本次缩放平移

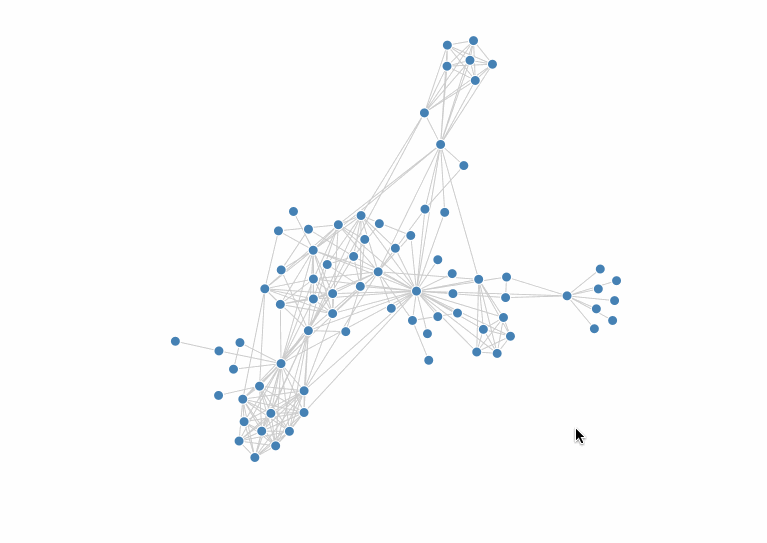

dragCanvas 拖拽画布

鼠标拖拽画布空白区域平移画布，一般与 panZoom 一同使用，作为鼠标平移的交互补充

import { dragCanvas } from '@visactor/vgraph';

// 添加鼠标拖拽画布交互
graph.addBehavior(dragCanvas, { ...options });
// 删除交互
graph.removeBehavior(dragCanvas);

配置项	类型	描述
canvasOnly	boolean	默认 canvasOnly:true 只有拖拽空白画布处会触发此交互。置为 false 则会响应全局拖拽。若节点连线上有其他拖拽操作请勿置 false。
limit	boolean	仅允许在有图形的区域平移
padding	number	与 limit 配合使用，允许平移范围的留白

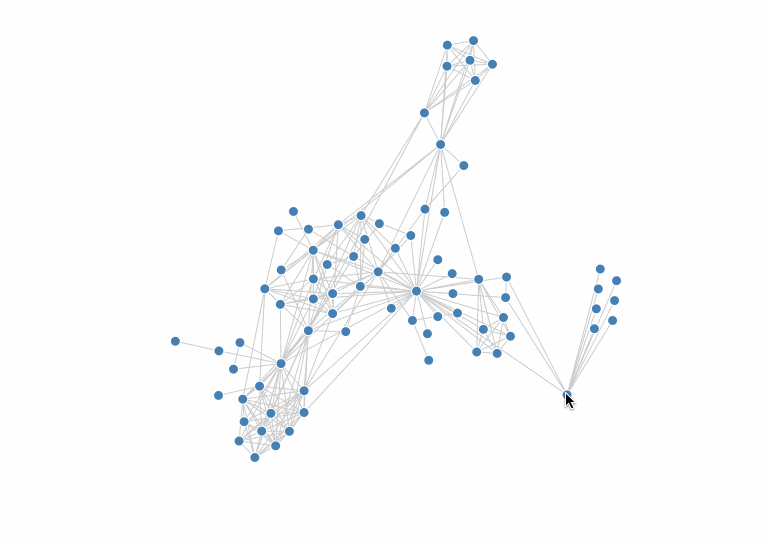

dragNode 拖拽节点

拖拽节点也是图分析中常见的交互，在图分析中往往用于让用户对图的结构进行重新组织整理。

import { dragNode } from '@visactor/vgraph';

// 添加拖拽节点交互
graph.addBehavior(dragNode, { ...options });
// 删除交互
graph.removeBehavior(dragNode);

配置项	类型	描述
delegate	boolean	默认 delegate:true 新创建一个图形拖拽在拖拽过程中不改变原来布局。false 时直接拖拽节点本身。下图为 delegate: true 的效果。
delegateStyles	绘图属性，详细可见rect 配置	指定创建的图形样式，对 delegate:true 的配置有效
shouldTrigger	(e: GraphEvent, shape: Shape) => boolean	是否允许拖拽节点
shouldDrop	(e: GraphEvent) => boolean	是否允许放置节点
autoTranslate	boolean	鼠标拖拽到视窗边缘时是否自动滚动画布
onDragStart	(node: Node, e: GraphEvent) => void	节点开始拖拽事件
onDrag	(node: Node, x: number, y: number) => void	节点拖拽位置更新事件
onDrop	(node: Node) => void	节点放置事件
onDragEnter	(node: Node, x: number, y: number) => void	拖拽鼠标点进入了节点范围内触发
onDragLeave	(node: Node) => void	拖拽鼠标点移出了节点范围后触发
xOnly	boolean	仅开启水平方向拖拽
yOnly	boolean	仅开启垂直方向拖拽

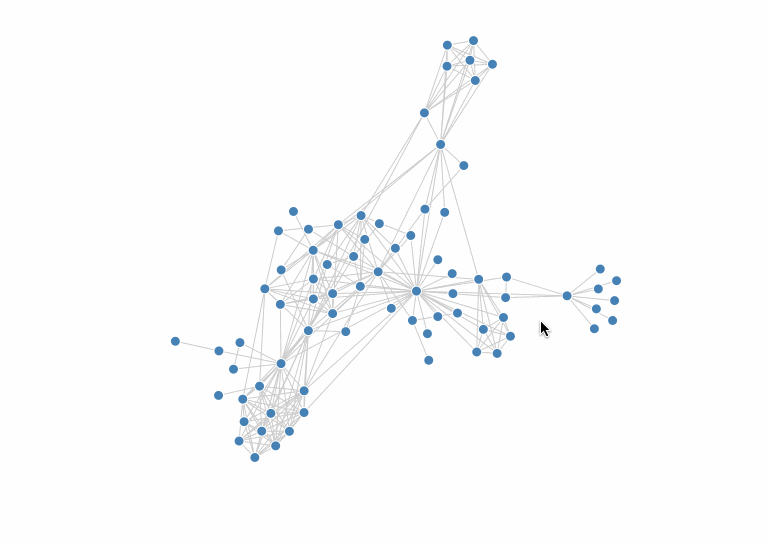

highlightRelations 展示联系

鼠标 hover/click 节点高亮直接邻居节点，与图中实体的状态结合能辅助查看节点之间的联系。

import { highlightRelations } from '@visactor/vgraph';

// 添加高亮关联节点交互
graph.addBehavior(highlightRelations, { ...options });
// 删除交互
graph.removeBehavior(highlightRelations);

配置项	类型	描述
trigger	'hover' | 'click'	默认为 hover。高亮关系的触发方式
activeNodeState	string	默认为 active。需要在 graph 中配置 active 状态对应样式变化
activeEdgeState	string	默认为 active。需要在 graph 中配置 active 状态对应样式变化
blurNodeState	string	默认为 blur。需要在 graph 中配置 blur 状态对应样式变化
blurEdgeState	string	默认为 blur。需要在 graph 中配置 blur 状态对应样式变化

以下是 highlightRelations 交互与状态结合使用的简单例子。

import { Graph, highlightRelations } from '@visactor/vgraph';
const graph = new Graph({
    ...
    setNodeStateStyles(state: string) {
      if (state === 'active') {
        return {
          fillStyle: '#dd8452',
        };
      }
      return { opacity: 0.2 };
    },
    setEdgeStateStyles(state: string) {
      if (state === 'active') {
        return {
          strokeStyle: '#55a868',
        };
      }
      return { opacity: 0.2 };
    },
  });
  graph.addBehavior(highlightRelations);
  // 添加配置项 trigger 可切换为点击高亮关系
  // graph.addBehavior(highlightRelations, { trigger: 'click' });

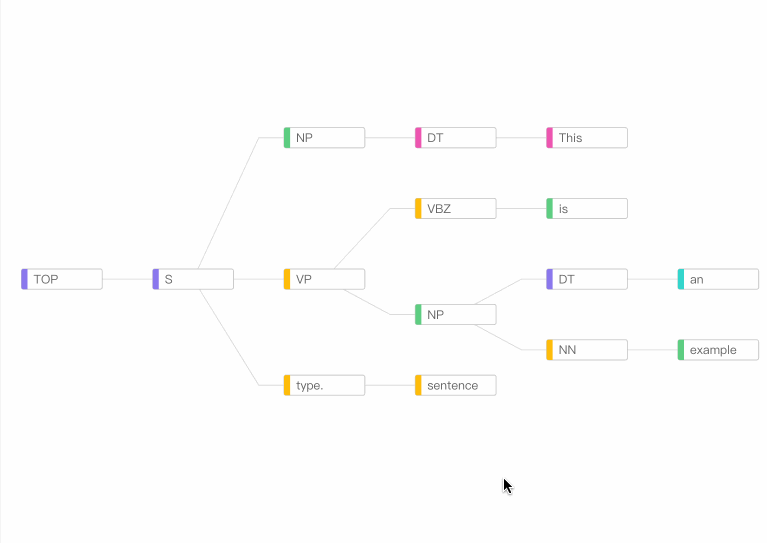

hideDetails 隐藏细节

当图的缩放比过小时通常认为用户会更关注数据的整体分布情况，而不是单个节点细节。此交互能在此突出整体结构上的信息而隐藏节点细节，与图中实体的状态结合可以在缩小时突出一些关键信息。

配置项	类型	描述
hideRatio	number	现有图缩放到原图的百分比会触发隐藏，默认 0.2
hideState	string	当节点隐藏细节时给节点添加状态

以下是 hideDetails 与节点状态结合使用，在图缩小时总览整体结构同时能看清每个节点分组的简单示例。

import { Graph, hideDetails } from '@visactor/vgraph';

const graph = new Graph({
    ...
    setNodeStateStyles(state: string, nodeData: any) {
      if (state === 'hide') {
        return { fillStyle: nodeData.color };
      }
    },
  });
  graph.addBehavior(hideDetails, {
      hideRatio: 0.4,
      hideState: 'hide',
  });

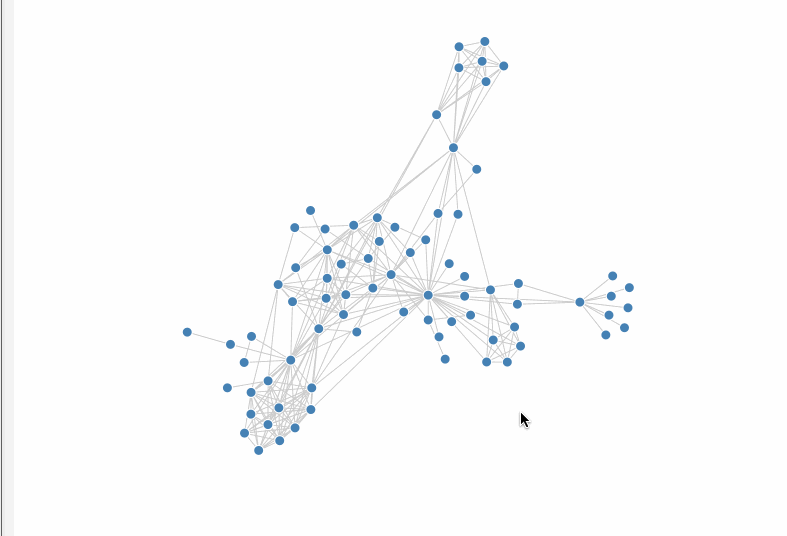

showDetails 展示细节

当图中节点较多往往会遇到节点的文本标签相互重叠看不清的问题。showDetails 用于解决这个问题。使用这个交互时会认为默认状态下用户是看全图结构，而在放大时展示节点等的细节。

配置项	类型	描述
showRatio	number	现有图放大到原图的百分比会触发隐藏，默认 1.5
targets	string[]	展示哪些实体的 label。默认为 [ node ]。
showNodeState	string	当节点展示细节时给节点添加状态
showEdgeState	string	当连线展示细节时给连线添加状态，需在 targets 中配置 'edge'

attachableDragNode 吸附式拖拽节点

拖拽树节点是树图应用中一种常用的数据重组手段，vGraph 内置了吸附式拖拽交互，所见即所得地组织数据，能显著提升用户体验。应用可参考重组树节点。

import { attachableDragNode } from '@visactor/vgraph';

// 添加吸附式拖拽节点交互
graph.addBehavior(attachableDragNode, { ...options });
// 删除交互
graph.removeBehavior(attachableDragNode);

配置项	类型	描述
delegate	boolean	delegate 为 true 时会新创建一个图形拖拽在拖拽过程中不改变原来布局。false 时直接拖拽节点本身。
delegateStyles	绘图属性，详细可见rect 配置	代理图形样式默认为被移动节点 keyShape 的样式，可以自行配置
tempEdgeStyles	绘图属性，详细可见path 配置	当被拖拽节点自动吸附到另一节点时，示意的连线样式
shouldTrigger	(e: GraphEvent, target: Shape) => boolean	是否允许拖拽当前节点
shouldDrop	(e: GraphEvent, target: Node, parent: Node) => boolean	是否允许拖拽 target 为 parent 的子节点
onDragStart	(target: Node, e: GraphEvent) => void	开始退拽节点事件
onDrag	(overNode: Node, e: GraphEvent) => boolean	事件在用户拖拽节点过程中持续被触发
onDrop	(target: Node, parent: Node, e:GraphEvent) => boolean	节点能被有效吸附时触发
onAttachNode	(parent: Node) => Node	是否允许吸附到指定节点
findClosestNode	(target: Node) => boolean	根据被拖拽节点的位置自行计算可吸附节点位置，默认为找到距离最小的节点。应用可参考重组树节点

brushSelect 框选

框选是一种便利的批量数据选择组件，vGraph 内置了框选交互，可以用于对节点、连线、分组进行批量选中。应用可参考框选 demo。

import { brushSelect } from '@visactor/vgraph';

// 添加框选交互
graph.addBehavior(brushSelect, { ...options });
// 删除交互
graph.removeBehavior(brushSelect);

配置项	类型	描述
targets	string[]	可选中对象，可以是一种或多种，可选值有 'node', 'edge', 'group'
bkgStyles	Record<string, any>	选中范围方框的样式，详细可见rect 配置，注意请配置 opacity 透明度
autoTranslate	boolean	是否在鼠标选中到视窗边缘时自动滚动画布，默认为 true
canvasOnly	boolean	是否仅在空白画布上选中时开始框选，默认为 true。当图中同时有 dragNode 交互时建议开启。
shouldTrigger	(e: GraphEvent) => boolean	是否允许开始框选
onSelect	(entity: Node | Edge | Group) => boolean	拖拽过程中选中某个对象的事件, 当返回 false 时该节点不会被选中
onDeSelect	(entity: Node | Edge | Group) => void	拖拽过程中取消选中某个对象的事件
onChange	(entity: (Node | Edge | Group)[]) => void	框选完成事件

multipleSelect 多选

多选是一种通用的数据选择组件，允许用户按住修饰键的同时点选/反选图中元素，达到比框选更精确灵活的数据选择效果。

import { multipleSelect } from '@visactor/vgraph';

// 添加框选交互
graph.addBehavior(multipleSelect, { ...options });
// 删除交互
graph.removeBehavior(multipleSelect);

配置项	类型	描述
multiple	boolean	是否允许多选，默认为 true
targets	string[]	可以选中的元素类型，默认为 ['node', 'edge', 'group']
modifierKey	string[]	自定义修饰键，默认为 [ 'ctrlKey', 'metaKey' ]
selectState	string	选中元素时给元素添加状态名，反选时也会取消此状态
clickCanvasToReset	boolean	点击空白区域时取消所有选中态
shouldSelectItem	(ev: GraphEvent, selections: []) => boolean	当前点击的节点是否可以被选中
onSelectionsChange	(selections: []) => void	选中元素发生变化回调
