节点

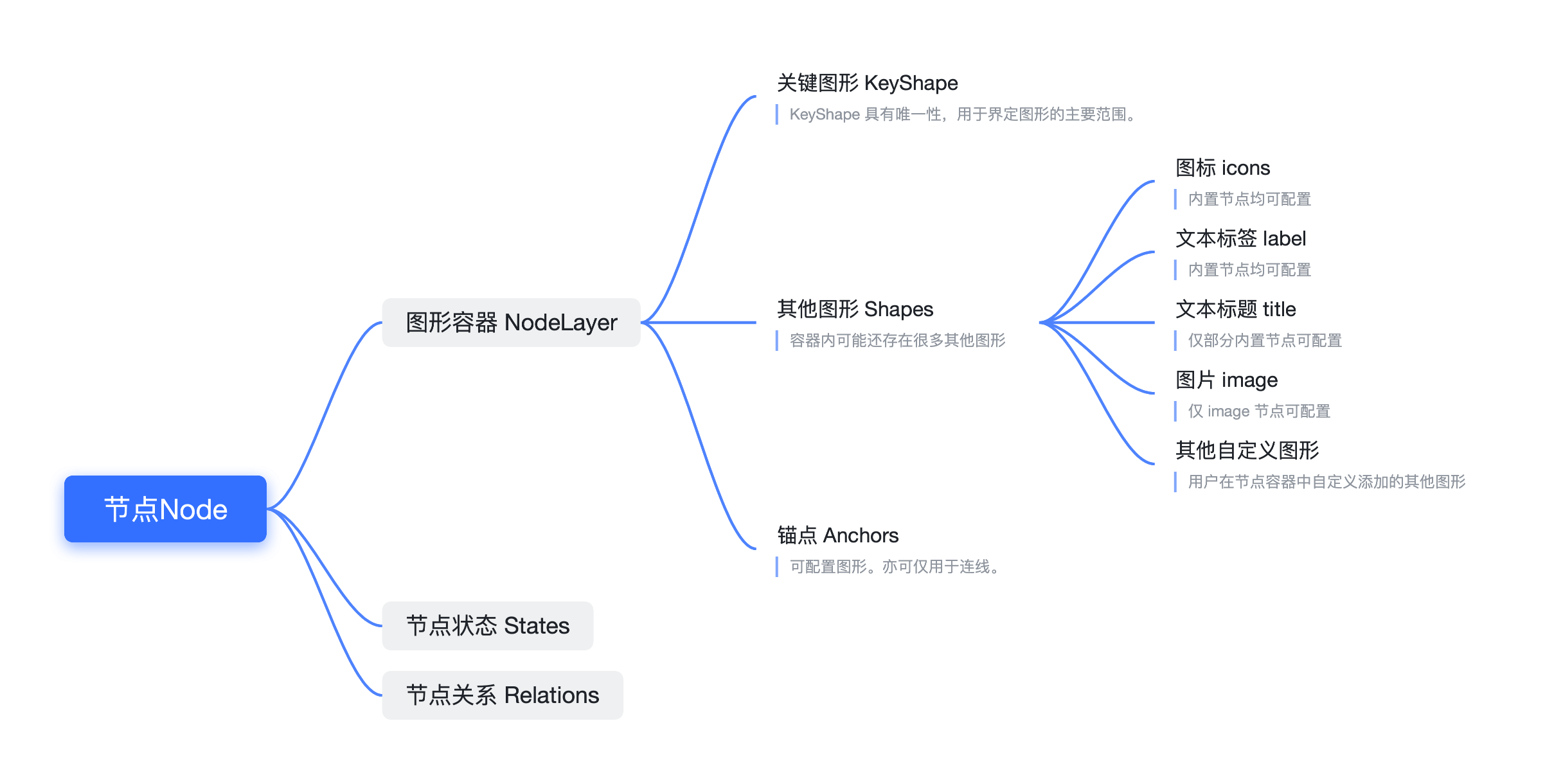

节点由几大部分组成：

图形部分可在构建前通过配置项进行配置。节点的图形部分包含关键图形，其他图形和锚点。

vGraph 内置了 8 种常用节点，不同的内置节点定义了不同的关键图形 KeyShape 和其他图形 Shapes。详情请见内置节点小节。文本标签，图标和锚点为所有内置节点共有的配置项，默认都为空。标题和 image 只有特定内置节点可配置。

节点状态和关系是节点构建后具有的属性，可以通过实例方法进行操作。关键图形 KeyShape 和状态 States 定义如下：

关键图形 KeyShape: 可以认为是节点的骨架架构，用于界定节点的主要范围，包括事件捕获，连线连接等的依据。使用详情可见关键图形一节。

状态 States: 节点状态可以认为是在节点结构不变，外观发生改变的场景下使用的简便方法。使用详情可见状态管理一节。

示例

const graph = new Graph({
  container: 'div',
  width: 800,
  height: 600,
});
graph.add('node', {
  id: 'rect',
  type: 'rect',
  x: 70,
  y: 100,
  width: 100,
  height: 50,
  label: 'rect',
  icons: [{
      setStyles: (data: any) => {
        return {
          icon: '&#xe68c;',
          size: 25,
          cursor: 'pointer',
        };
      },
      position: [0.1, 0.5],
  }],
  radius: 25,
});

也可以在数据中配置或者实例化图时全局配置:

// 在数据中配置
const nodes = [{
    id:'rect',
    type:'rect',
    x: 70,
    y: 100,
    width: 100,
    height: 50,
    label:'rect',
    icons:...,
    anchors:...,
  },
  ...
]
// 或者实例化图时全局配置
const graph = new Graph({
    container: 'div',
    width: 800,
    height: 600,
    setDefaultNode: (node)=>{
      ...;
      return {...};
    };
});

通用配置项

字段	类型	描述
id	string	[必填] 节点的唯一标识，边引用节点的标识
type	'rect' \| 'circle' \| 'image' \| 'title' \| 'category' \| 'tag' \| 'capsule' \| 'icon' \| ...	节点类型。vGraph 内置了 8 种类型的节点，用户也可以基于这些节点类型扩展引用。默认值为 'rect'。具体请见内置节点
x	number	节点中心位置的横坐标
y	number	节点中心位置的纵坐标
width	number	[必填] 节点的宽度
height	number	[必填] 节点的高度
groupId	string	节点所属的 group 的 Id
color	string	节点颜色，根据节点类型不同表现不同
label	string \| LabelConfigs	标签文本配置。若为 string，则根据节点类型不同摆放在默认位置。自定义配追具体请见下方 LabelConfigs
icons	IconConfigs[]	设置节点上的图标数组。具体请见下方 IconConfigs
disableIcons	boolean	当 disableIcons 为 true 时，icon 将不会在 hover 时出现。
anchors	number[][] \| AnchorConfigs[]	设置节点上的锚点。具体请见下方 AnchorConfigs
disableAnchors	boolean	当 disableAnchors 为 true 时，anchor 将不会在 hover 时出现。

节点都具有唯一的 KeyShape，因此也继承了 KeyShape 的公共配置项。注意: KeyShape 配置项的属性和通用配置项的属性是同级的。KeyShape 配置的使用优先级高于节点配置项（比如 color 的配置）。以下为图形对象的公共配置项：

字段	类型	描述
opacity	number	透明度
fillStyle	string	填充色
cursor	string	鼠标指针悬停在元素上时显示相应样式，可参考CSS.cursor
strokeStyle	number \| number[]	描边颜色
lineWidth	number	描边宽度
lineDash	number \| number[]	划线模式，可参考CanvasRenderingContext2D.setLineDash()
shadowBlur	number	阴影模糊量，可参考CanvasRenderingContext2D.shadowBlur
shadowColor	string	阴影色
shadowOffsetX	number	阴影水平偏移量，可参考CanvasRenderingContext2D.shadowOffsetX
shadowOffsetY	number	阴影垂直偏移量，可参考CanvasRenderingContext2D.shadowOffsetY
clip	ShapeBase	裁剪形状，将指定形状设置为裁剪路径，位于该裁剪形状路径范围内的部分将会保留，其余部分会被剔除，可参考CanvasRenderingContext2D.clip()
cursor	string	当该形状获得光标焦点时，光标的类型。详情参考CSS Cursor

注：颜色字符串目前可支持以下格式：rgb, rgba, hsl, hsla, hex(3,6,8 位十六进制数), name, linear gradient, radial gradient 以及 picture 等。

Label

内置节点均可配置 Label，不同节点可能会有不同的默认配置。

字段	类型	描述
text	string	[必填] 文本标签内容
width	number	限制文本最大宽度
height	number	限制文本最大高度
fontSize	number	文本字号，默认 12
lineHeight	number	行高
fontWeight:	'normal' \| 'bold' \| 'bolder' \| 'lighter' \| number	字重
textOverflow	'clip' \| 'ellipsis'	文本溢出处理，截断或省略
textAlign	'start' \| 'center' \| 'end' \| 'left' \| 'right'	文本对齐方式
textBaseline	'top' \| 'hanging' \| 'middle' \| 'alphabetic' \| 'ideographic' \| 'bottom'	文本基线位置，默认 ’middle'
fontStyle	'normal' \| 'italic' \| 'oblique'	文本样式
fontFamily	string	字体
offsetX	number	文本在默认位置下的横向偏移量(px)
offsetY	number	文本在默认位置下的纵向偏移量(px)
fillStyle	string	文本填充颜色
strokeStyle	string	文本描边颜色
padding	number	文本和 keyShape 的间距，默认为 12
rotate	number	文本旋转弧度，例如 Math.PI / 2 为旋转 90°

label 示例

const graph = new Graph({
  ...,
  setDefaultNode: (node)=>{
    ...
    label: {
        text: node.id,
        width: 100,
        fontSize: 11,
        textBaseline: 'middle',
        textAlign: 'center',
        fillStyle: '#000',
        opacity: 1,
    },
  },
});

Icons

业务场景下会有大量的节点 icon 辅助用户理解，给用户提供简洁的交互方式。vgraph 可以接受 iconfont, Font Awesome 等字体文件形式的图标，应用到节点上。

icons 配置应当是一个 IconConfigs 数组。

IconConfigs

字段	类型	描述
setStyles	(configs) => IconStyle	[必填]icon 样式设置，参数为节点的配置信息。由于经常会有根据节点数据变换 icon 和样式的需求。回调函数模式能执行更高效的更新。
setBgStyles	(configs) => IconBgStyle	icon 背景样式设置，参数为节点的配置信息。考虑到 icon 可能会因背景色导致看不清的情况，可以为 icon 添加一个圆形或矩形背景。
position	number []	[必填]以节点左上角为 [0, 0]，右下角位置为 [1, 1] 的形式确定 icon 的位置。使得节点在缩放等情况时都能按预期显示图标。
offset	number[]	横向和纵向的像素级偏移。可以往节点内部偏移，也可以是外部。
show	'always' \| 'hover'	图标展示方式，默认常显。也可以设置为鼠标 hover 到节点时显示。
onClick	(e, nodeData) => void;	Icon 点击事件回调

IconStyles

icon 可配置的样式如下：

字段	类型	描述
icon	string	图标引用代码，类似``
fillStyle	string	图标填充色
size	number	图标尺寸，目前仅支持宽高一致的 icon
fontFamily	string	字体文件需要先引用进来，并定义名称，在以下例子中应为 'iconfont'。

@font-face {
  font-family: 'iconfont';
  src: url('');
}

IconBgStyles

icon 背景可配置的样式如下：

字段	类型	描述
type	'rect' \| 'circle'	[必填]背景形状，目前支持使用矩形或圆形。
size	number	背景大小，默认与 icon 一致。
styles	RectConfigs \| CircleConfigs	背景的样式配置信息，可以指定背景填充色、描边或阴影等。

icons 示例

{
  ...,
	icons: [
    {
      setStyles: (data: any) => {
        return {
          icon: '&#xe68c;',
          size: 25,
          cursor: 'pointer',
        };
      },
      position: [0.2, 0.5],
    },
  ],
}

可以看到 icon 在左边的位置产生了。

Anchors

anchors （锚点）用于指定节点和连线的连接位置。如果不指定锚点，连线会计算两个节点之间的最短连线。锚点定位可以是一个二维数组，每个数组由两个数字组成，规定每个数组以节点左上角为 [0, 0]，右下角位置为 [1, 1] 的形式确定锚点的位置。锚点的位置应在 0 - 1 之间取值，定义如下：

// 左图锚点
{
  ...,
  anchors: [
    [0.5, 0.0],
    [0.5, 1.0],
    [0.0, 0.5],
    [1.0, 0.5],
  ],
}
// 右图锚点
{
  ...,
  anchors: [
    [0.5, 0.0],
    [0.5, 1.0],
  ],
}

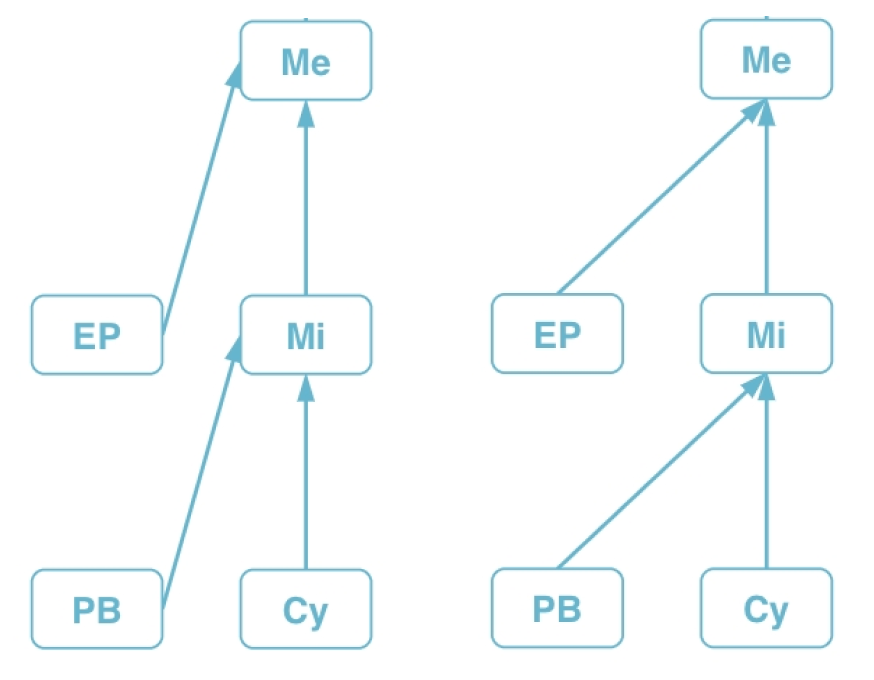

分别定义四个锚点和两个锚点效果如下。

在不需要显示 anchor 图形的情况下简单配置位置数组即可。vGraph 也提供一个由配置项组成的数组，如果需要在节点上显示 anchor 图形请用这种方式配置。AnchorConfigs 配置项定义如下：

AnchorConfigs

| 字段 | 类型 | 描述 | | ------------ | -------------------------- | s---------------------------------------------------------------------------------------------------------------------------- | | type | string | 锚点类型。默认 'dot'。 | | position | number[] | 长度为 2 的数组，用于指定锚点的相对位置。[0, 0] 为左上角，[1, 1] 为右下角 | | offsets | number[] | 长度为 2 的数组，用于指定锚点定位的绝对偏移像素值。 | | linkOffsets | number[] | 长度为 2 的数组，用于指定连线与锚点连接点的绝对偏移像素值。 | | show | 'always' | 'hover' | 锚点图形展示方式，默认常显。也可以设置为鼠标 hover 到节点时显示。 | | size | number | 自定义锚点的直径。目前仅支持宽高一致的锚点。 | | setStyles | (nodeData) => AnchorStyles | 锚点样式设置。 fillStyle: string 配置填充色 strokeStyle: string 配置线条色。 | | onClick | (event, nodeData) => void | 点击锚点时触发的事件。 | | onMouseEnter | (event, nodeData) => void | 鼠标移动到锚点时触发的事件。 | | onMouseLeave | (event, nodeData) => void | 鼠标移开锚点时触发的事件。 |

anchors 示例

{
  anchors: [
    {
      show: 'hover',
      position: [0, 0.5],
      setStyles() {
        return { fillStyle: 'green' };
      },
    }, {
      position: [1, 0.5],
      setStyles() {
        return { fillStyle: 'green' };
      },
      onClick(e: any, nodeData: any) {
        console.log(e);
      }
    }
  ],
}

以上配置定义了两个 anchor，分别位于节点左右两侧，左侧锚点需要在节点获取到鼠标焦点时才会显示，而右侧锚点则定义了一个鼠标点击事件。
