树形展示

需求

PivotTable 的一大特点就是树形的 rowHeader和columnHeader。用户能根据以下配置定义树的展示形式：

rowHierarchyType / columnHierarchyType ：树展示模式
grid (同时支持 row 和 column)

tree (仅支持 row)

grid-tree (同时支持 row 和 column)

indicatorsAsCol：指标是否作为列表头展示，默认为 true
rowExpandLevel / columnExpandLevel：默认展开层数
当自定义rowTree / columnTree，对每个节点可用 node.hierarchyState 设置节点的折叠状态

问题

由上面的需求，我们可能会有一些疑问❓：

怎么渲染出树形rowHeader / columnHeadr，需要什么数据？
不同的 rowHierarchyType / columnHierarchyType，会有不同的合并单元格、展开逻辑，怎么处理比较优雅？
布局算法是怎么处理这几种HierarchyType的

源码

在 7.2 的「自动组织维度树」小节中，我们知道了 Dataset 模块的 setRecords方法中，会根据从原始数据中收集到的维度成员rowKeys，**调用 ****ArrToTree****组装好维度树，储存在 ****Dataset.rowHeaderTree**中。

后续 PivotTable 会根据rowHeaderTree继续做一些处理，渲染树形表头，我们一起来看下这整个链路的细节

Dataset.rowHeaderTree / colHeaderTree

如果用户传自定义树customRowTree/colHeaderTree，就直接赋值给 dataset.rowHeaderTree / colHeaderTree
否则就用 ArrToTree 和 ArrToTree1将维度成员rowKeys和colKeys 转为树形结构，再进行赋值

// packages/vtable/src/dataset/dataset.ts
export class Dataset {
    ...

    setRecords(records: any[] | Record<string, any[]>) {
        ...

        if (this.customRowTree) {
            this.rowHeaderTree = this.customRowTree;
        } else {
            if (this.rowHierarchyType === 'tree') {
                this.rowHeaderTree = this.ArrToTree1(...)
            } else {
                this.rowHeaderTree = this.ArrToTree(...)
            }
        }

        if (this.customColTree) {
            this.colHeaderTree = this.customColTree;
        } else {
            this.colHeaderTree = this.ArrToTree(...)
        }
    }
}

DimensionTree

会从 dataset.rowHeaderTree / colHeaderTree 或用户自定义表头树，作为参数传给 DimensionTree 类，实例化生成rowDimensionTree / columnDimensionTree

// packages/vtable/src/PivotTable.ts
export class PivotTable extends BaseTable implements PivotTableAPI {
    constructor(...) {
        ...

        const keysResults = parseColKeyRowKeyForPivotTable(this, options);
        let { columnDimensionTree, rowDimensionTree } = keysResults;

        ...

        if (!options.columnTree) {

            **columnDimensionTree = new DimensionTree(**
                (this.dataset.colHeaderTree as ITreeLayoutHeadNode[]) ?? [],
                ...
            );
        }

        if (!options.rowTree) {

            **rowDimensionTree = new DimensionTree(**
                (this.dataset.rowHeaderTree as ITreeLayoutHeadNode[]) ?? [],
                ...
            )

        }


    }
}

DimensionTree 类的 constructor 函数中，核心逻辑在this.setTreeNode(this.tree, 0, this.tree)。setTreeNode是一个递归函数，会遍历树，对每个节点都做setTreeNode处理
生成节点id
根据 **hierarchyType**配置和**node.hierarchyState**，更新节点的 **level** 属性（后续将用于布局），更新 DimensionTree的totalLevel和size属性

PivotHeaderLayoutMap

**layoutMap 是 PivotTable 的核心参数之一，**将直接决定单元格的布局、宽高等

```Typescript // packages/vtable/src/PivotTable.ts export class PivotTable extends BaseTable implements PivotTableAPI { constructor(...) { ...

    **this.internalProps.layoutMap = new PivotHeaderLayoutMap**(
        this,
        this.dataset,
        columnDimensionTree,
        rowDimensionTree
    );
}

}



我们来看下 `PivotHeaderLayoutMap` 类做了哪些事情：

1. **确定合并单元格、节点折叠状态的逻辑**。下面这个4个属性会决定 `cornerHear`, `columnHear`, `rowHeader`的展示内容、合并单元格逻辑

```Typescript
// packages/vtable/src/layout/pivot-header-layout.ts
export class PivotHeaderLayoutMap implements LayoutMapAPI {
    /**下面四份代表实际展示的 如果隐藏了某部分表头 那这里就会相比上面的数组少了隐藏掉的id 例如收hideIndicatorName影响*/
    _cornerHeaderCellIds: number[][] = [];
    private _columnHeaderCellIds: number[][] = [];
    private _rowHeaderCellIds: number[][] = [];
    private _rowHeaderCellIds_FULL: number[][] = []; //分页需求新增  为了保存全量的id  当页的是_rowHeaderCellIds

    // 记录单元格 HeaderData 对象
    cornerHeaderObjs: HeaderData[];
    columnHeaderObjs: HeaderData[] = [];
    rowHeaderObjs: HeaderData[] = [];
    ...
}

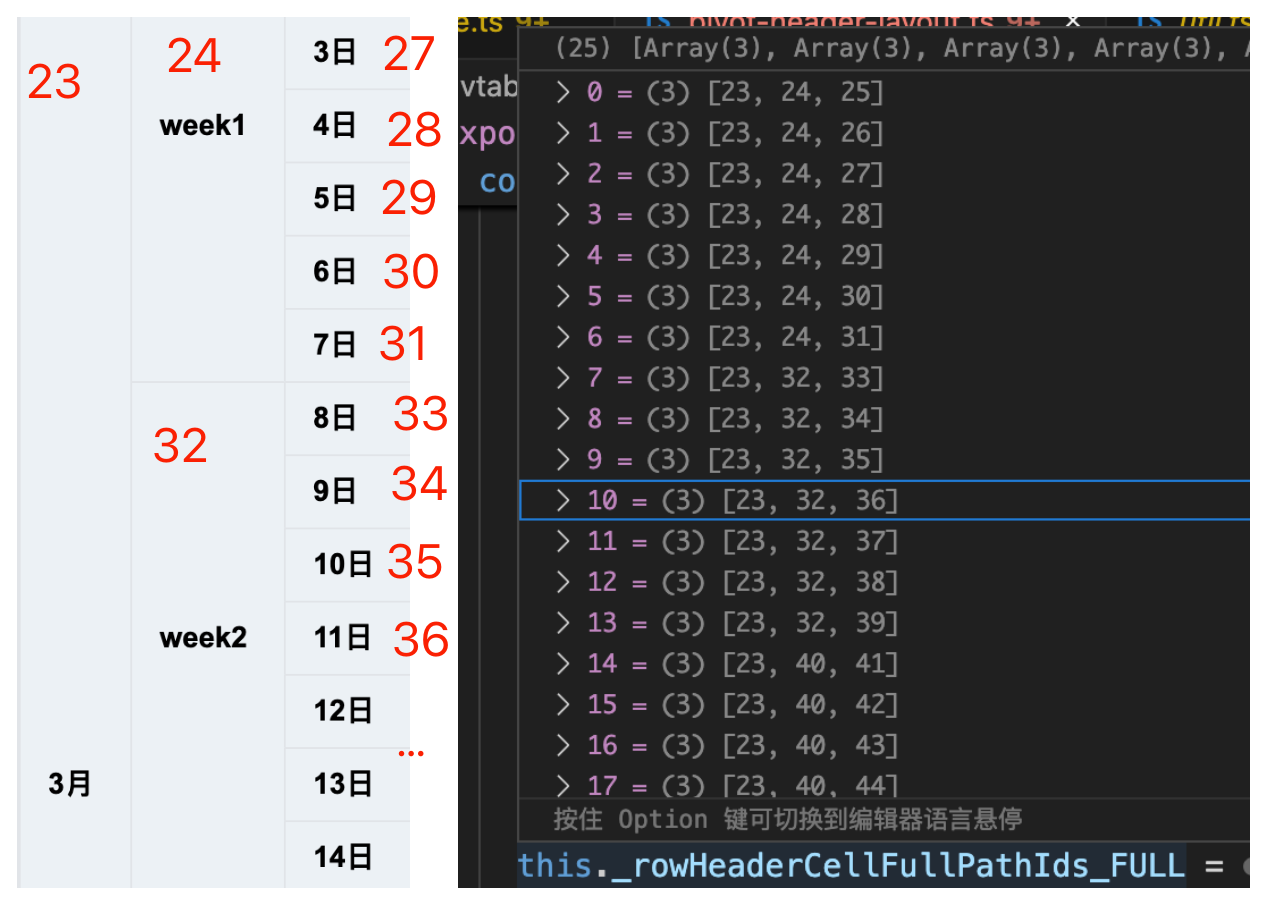

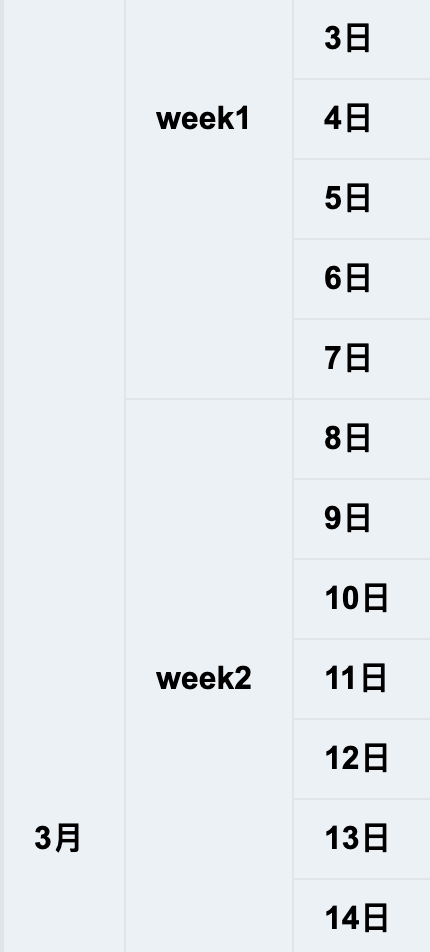

当 rowHierarchyType为grid的时候，_rowHeaderCellIds 这个二维数组分别指定单元格对应的唯一Id，Id相同则为合并单元格情况。如下左图中Id:23为合并情况，Id:27为不合并的情况

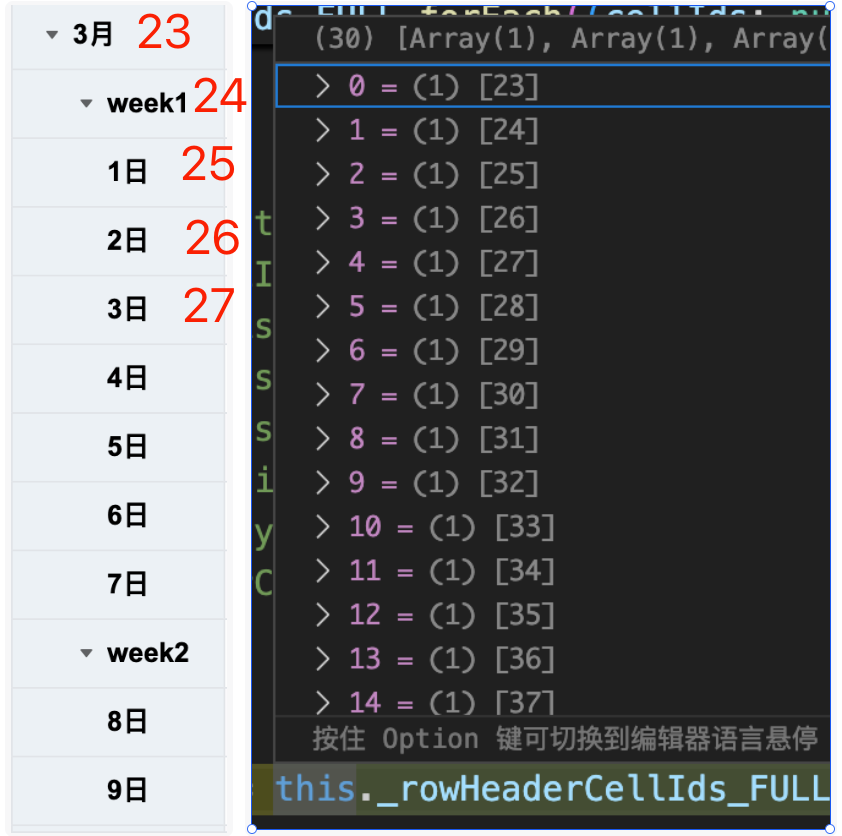

当 rowHierarchyType为tree的时候，所有的维度会归到同一列展示，_rowHeaderCellIds会如下图：

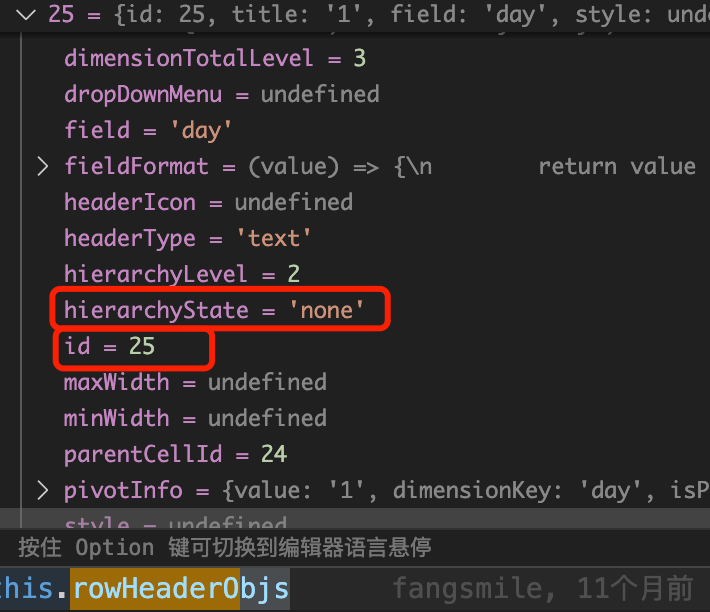

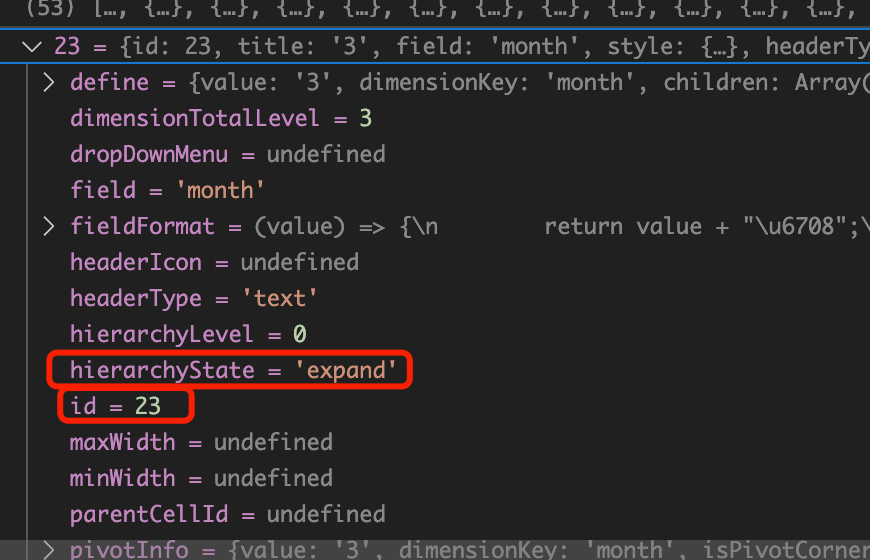

并且node.hierarchyState 会记录节点的折叠状态

可以看到具体生成行头、列头单元格数据的逻辑在this._addHeaders()、this._addHeadersForGridTreeMode()和this._addHeadersForTreeMode()中

// packages/vtable/src/layout/pivot-header-layout.ts
export class PivotHeaderLayoutMap implements LayoutMapAPI {
    ...

    constructor(...) {

        // 生成列表头单元格
        this._generateColHeaderIds();
        // 生成行表头单元格
        this._generateRowHeaderIds();
    }

    _generateRowHeaderIds() {
        if (this.rowDimensionTree.tree.children?.length >= 1) {
            if (this.rowHierarchyType === 'tree') {
                **this._addHeadersForTreeMode(...)**
            } else if (this.rowHierarchyType === 'grid-tree') {
                const startRow = 0;
                **this._addHeadersForGridTreeMode(...)**
            } else {
                **this._addHeaders(...)**
            }
    }
}

三个 this._addHeadersXX()方法逻辑类似，都会和 dealHeaderXX() 方法组合成递归逻辑，遍历树，生成**HeaderData**类型的单元格数据，并做适当的存储

生成cornerHeadr单元格数据；设置列宽

// packages/vtable/src/layout/pivot-header-layout.ts
export class PivotHeaderLayoutMap implements LayoutMapAPI {
    ...

    constructor(...) {

        this.cornerHeaderObjs = this._addCornerHeaders(
          colDimensionKeys,
          rowDimensionKeys,
          this.columnsDefine.concat(...this.rowsDefine, ...extensionRowDimensions)
        );

        ...

        this.setColumnWidths();
    }
}

创建场景树 & 渲染

创建场景树，发布事件，完结撒花！

scenegraph.createSceneGraph() 实际属于**渲染引擎 **(packages/vtable/src/scenegraph/scenegraph.ts)，不属于本章讨论范围，这里不做过多分析

// packages/vtable/src/PivotTable.ts
export class PivotTable extends BaseTable implements PivotTableAPI {
    constructor(...) {
        ...

        // 生成单元格场景树
        this.scenegraph.createSceneGraph();

        // 为了确保用户监听得到这个事件 这里做了异步 确保vtable实例已经初始化完成
        setTimeout(() => {
            this.fireListeners(TABLE_EVENT_TYPE.INITIALIZED, null);
        }, 0);
    }
}

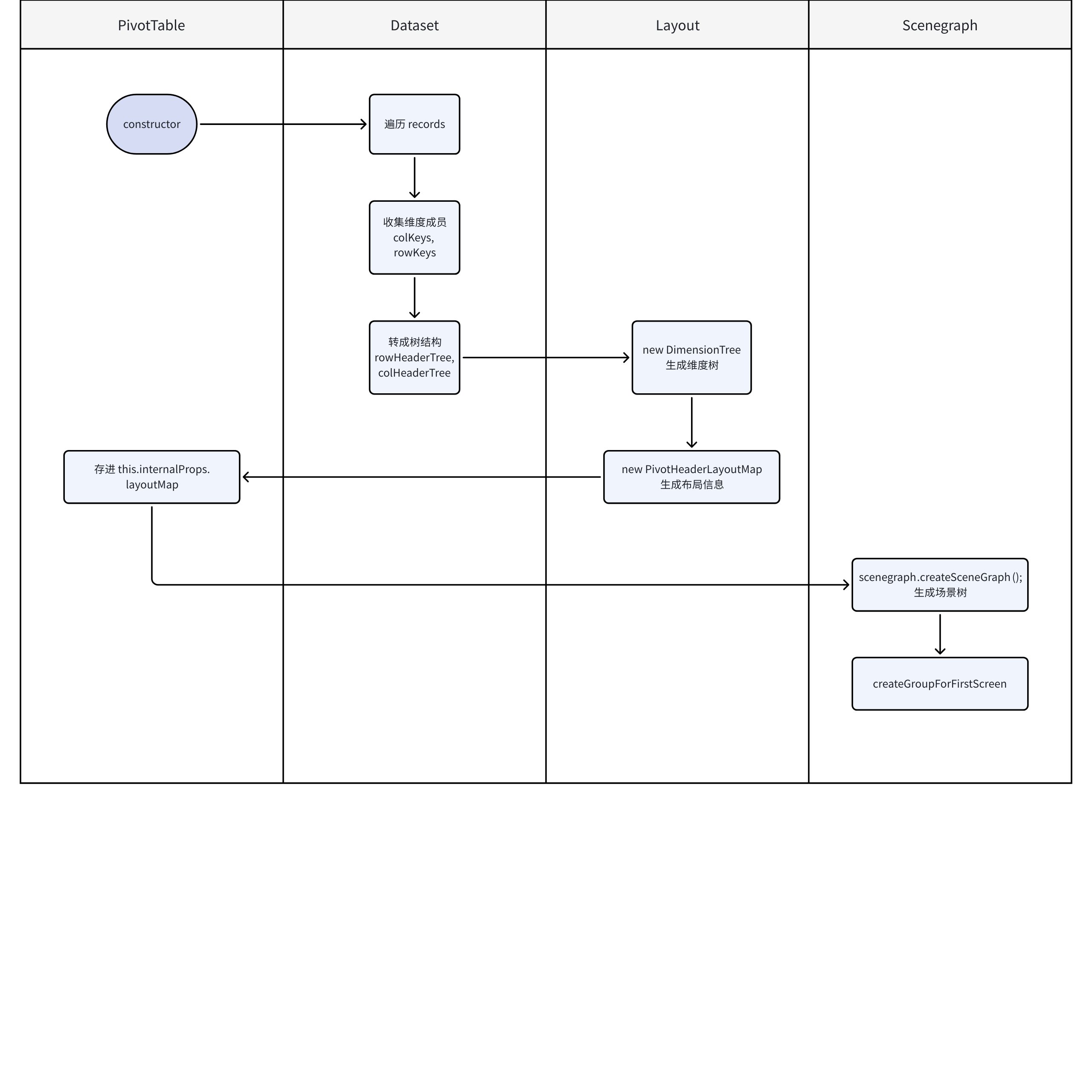

流程总结

自定义表头

在 VTable 自定义表头章节中，除了下面介绍了两种功能，还兼容了多种自定义维度树的 edge case，eg. 补全指标节点、自定义树不规则情况等。我们选取下面两种功能进行源码分析。

自定义表头维度树

需求

在某些业务场景中，业务方可能期望行列维度树是完全按照自己指定的方式展示，那么可以自行传入维度树 rowTree 和 columnTree 的方式来实现

源码

Dataset
可以看到如果用户传自定义行头树列头树，就直接赋值给 dataset.rowHeaderTree / colHeaderTree

export class Dataset {
    ...

    setRecords(records: any[] | Record<string, any[]>) {
        ...

        if (this.customRowTree) {
            this.rowHeaderTree = this.customRowTree;
        }
        if (this.customColTree) {
            this.colHeaderTree = this.customColTree;
        }
      }
    }
}

DimensionTree
可以看到如果用户传自定义行头树列头树，会直接用用户传的树去 new DimensionTree
实际就不是用 dataset.rowHeaderTree / colHeaderTree 去生成 DimensionTree 了

// packages/vtable/src/PivotTable.ts
export class PivotTable extends BaseTable implements PivotTableAPI {
    constructor(...) {
        ...

        const keysResults = parseColKeyRowKeyForPivotTable(this, options);
        let { columnDimensionTree, rowDimensionTree } = keysResults;
    }
}

// packages/vtable/src/layout/layout-helper.ts
export function parseColKeyRowKeyForPivotTable(table: PivotTable, options: PivotTableConstructorOptions) {

    if (options.columnTree) {
        columnDimensionTree = new DimensionTree(
            **(table.internalProps.columnTree as ITreeLayoutHeadNode[]) ?? [],**
            ...
        );
    }
    if (options.rowTree) {
        rowDimensionTree = new DimensionTree(
            **(table.internalProps.rowTree as ITreeLayoutHeadNode[]) ?? [],**
            ...
        );
    }

    return {
        ...
        columnDimensionTree,
        rowDimensionTree
    };
}

后面的流程就跟「树形展示」的流程一致了，即生成layoutMap、创建场景树

自定义表头跨列合并

需求

在自定义rowTree和columnTree的节点配置中，有一个levelSpan字段，可以用来指定表头单元格合并的范围，默认为1。

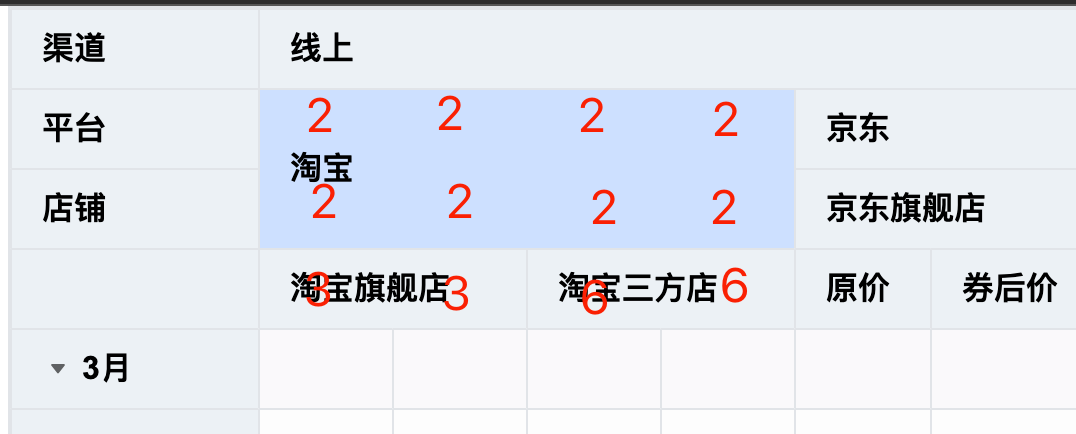

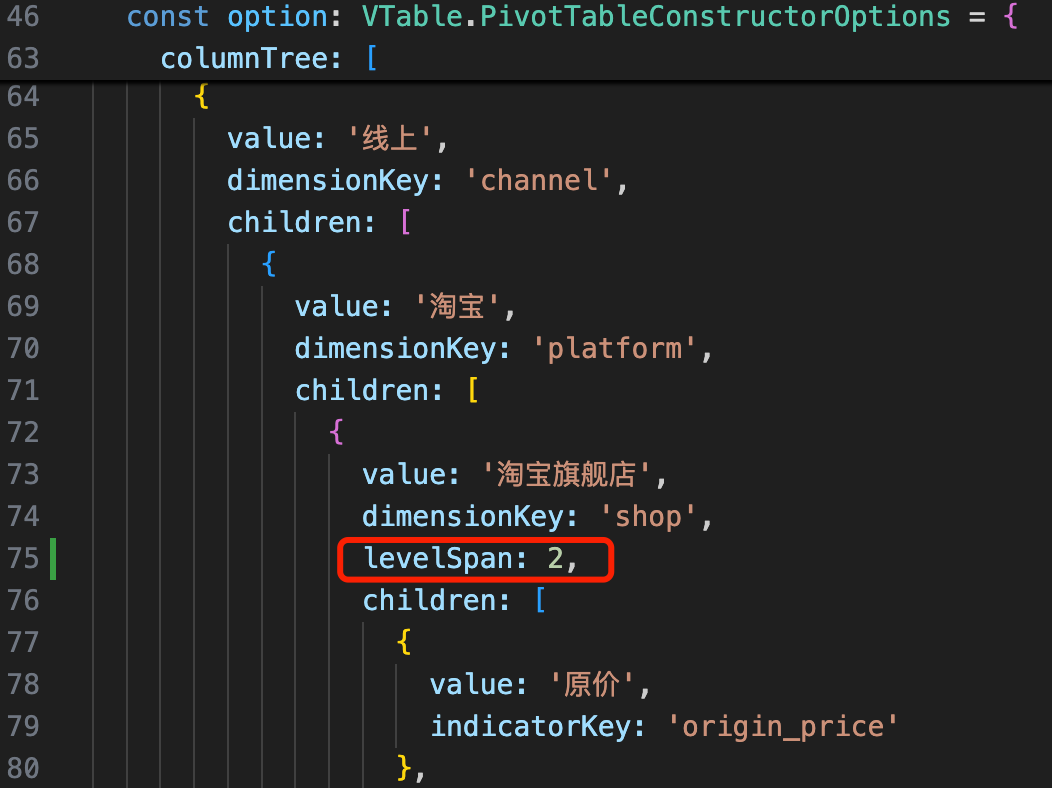

case1：对“淘宝旗舰店”设置 levelSpan: 2

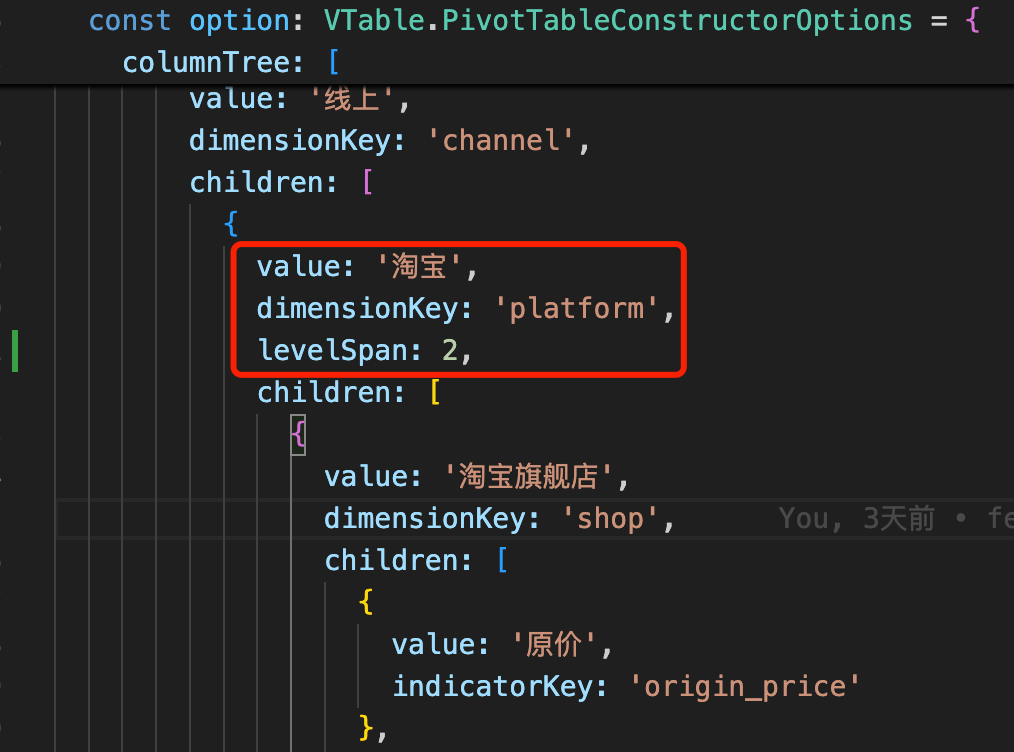

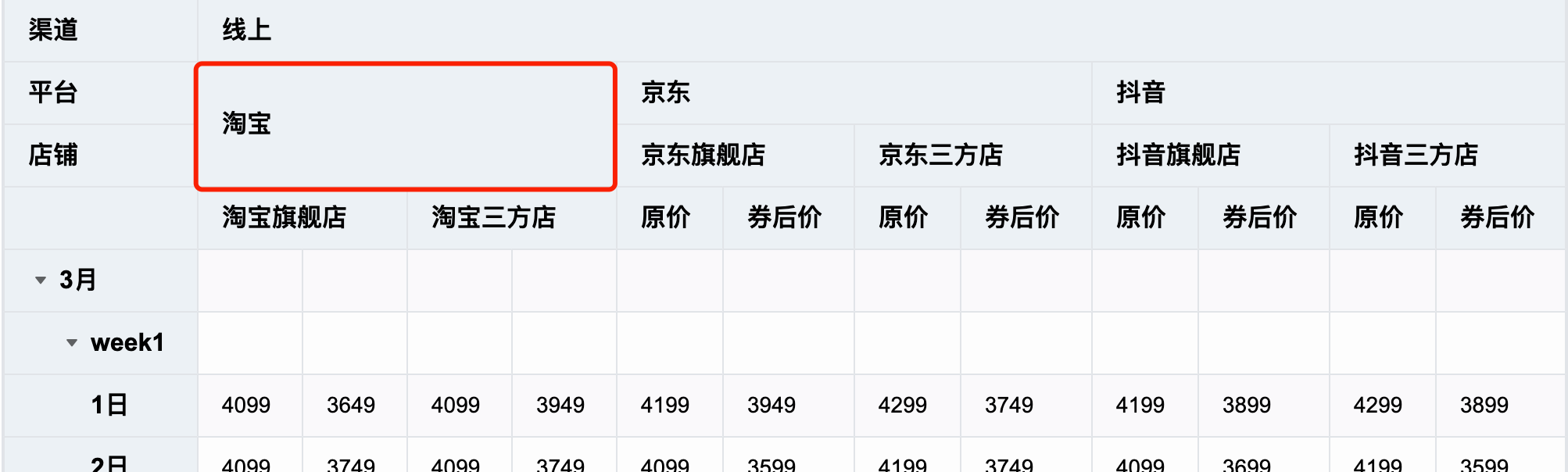

case2：对“淘宝”设置 levelSpan: 2

从上面两个case可以看出，设置了levelSpan的节点，会向下合并对应层级的单元格；其后代节点会正常渲染，但表头的总深度不变，超过深度的节点会被隐藏。业务方可以根据需要设置levelSpan，渲染灵活度更高的自定义表头树

源码

DimensionTree

如果传了 columnTree 并给某个节点设置了 levelSpan，会影响DimensionTree.setTreeNode的逻辑。

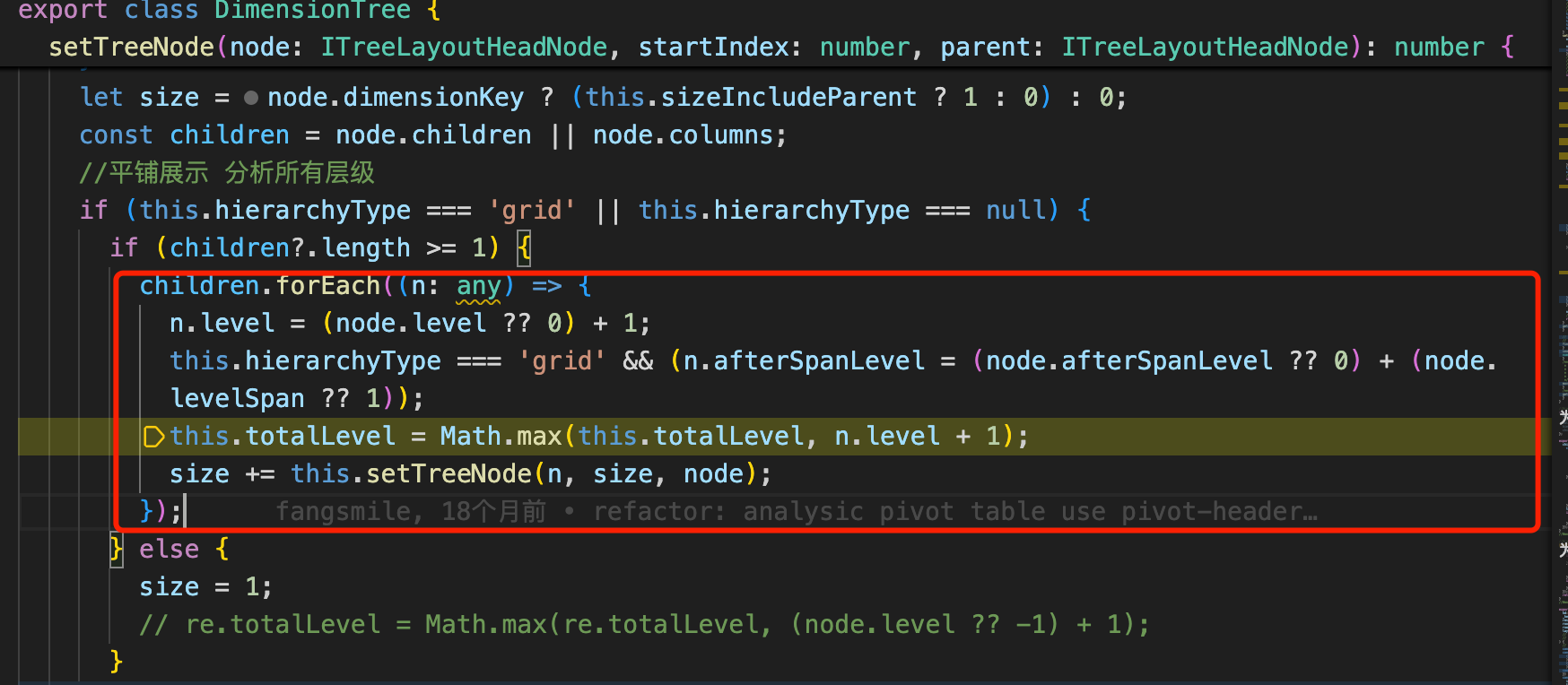

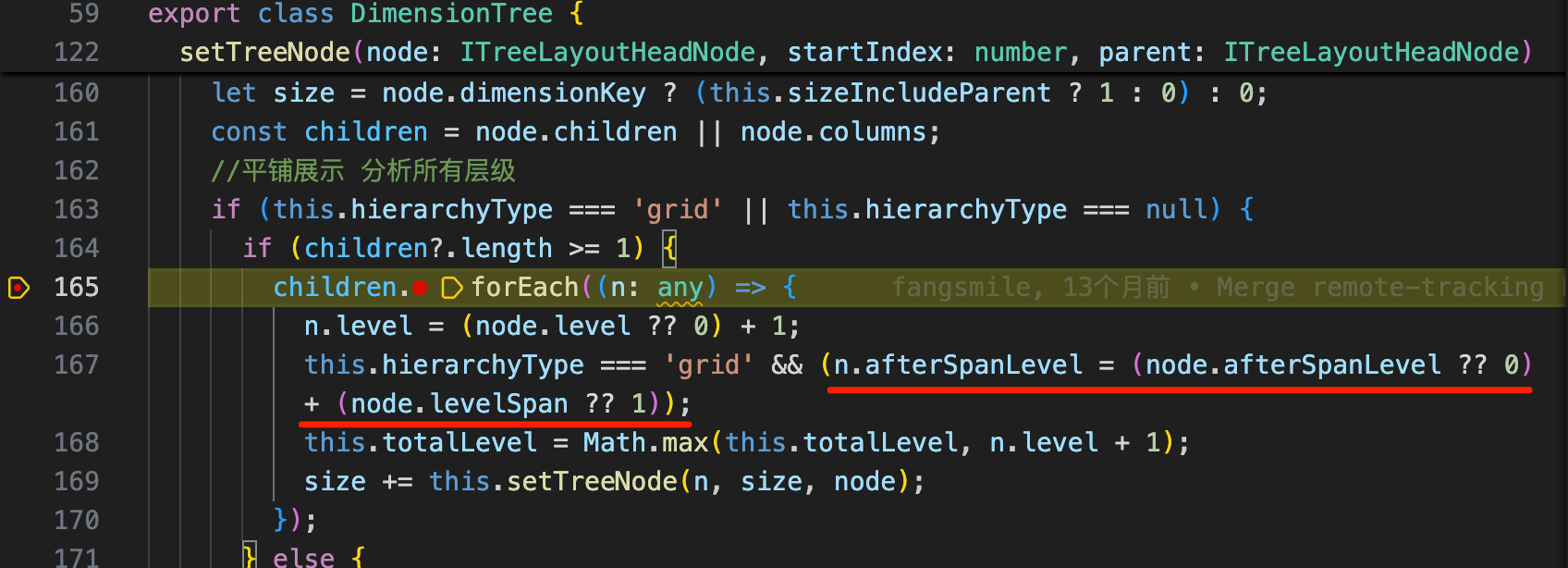

可以看到 node.afterSpanLevel = node.afterSpanLevel + node.levelSpan

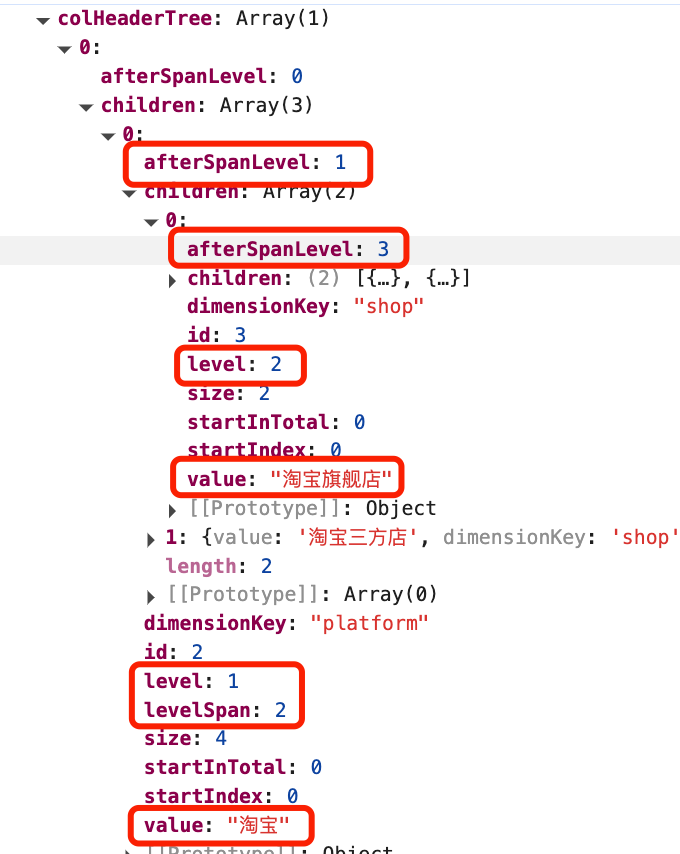

level: 节点所在真正的 level
**afterSpanLevel**: 计算节点跨占（+spanLevel）情况下的level

PivotHeaderLayoutMap

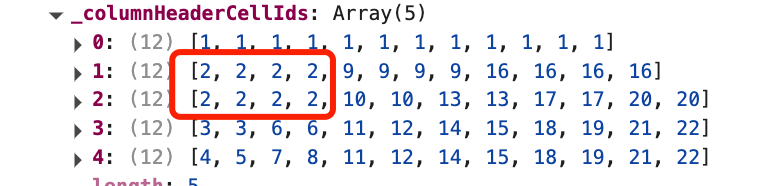

会影响 this._columnHeaderCellIds 的生成。经过 this._addHeaders 和 dealHeader 遍历列头树之后，最终如下图

典型交互的实现

展开 & 折叠维度树

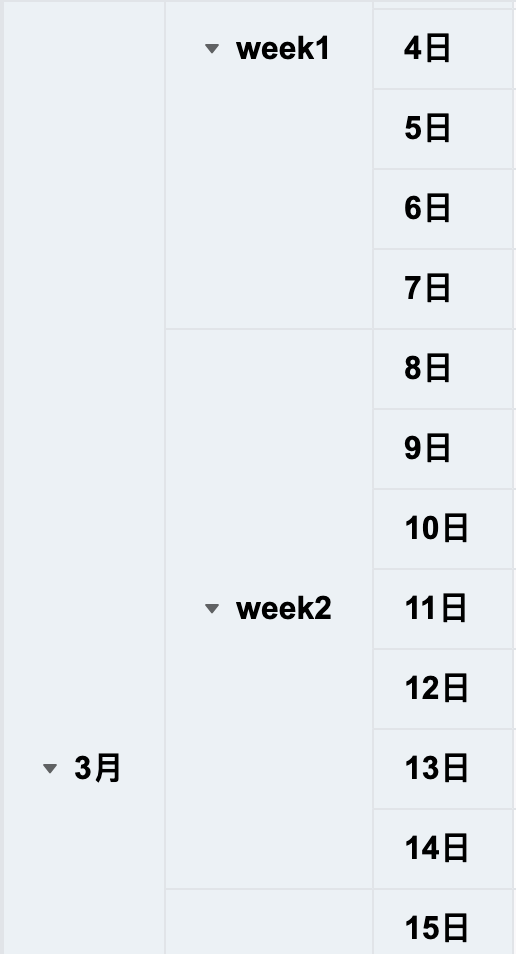

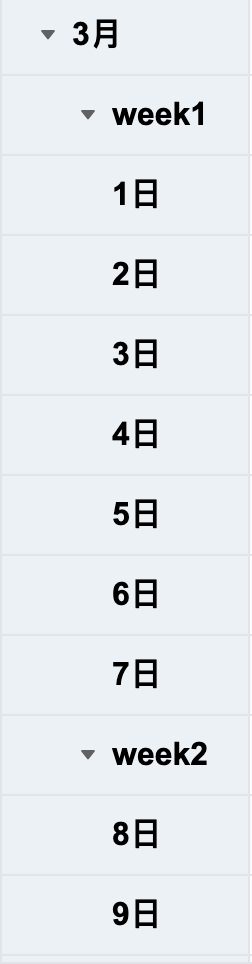

交互效果

源码

我们以从折叠维度树节点（HierarchyState从 expand -> collapse）为例展开分析

PivotTable.toggleHierarchyState

该方法为入口方法。可以看到：

实际是调用 this._refreshHierarchyState()
完成后对外发布PIVOT_TABLE_EVENT_TYPE.TREE_HIERARCHY_STATE_CHANGE事件

toggleHierarchyState(col: number, row: number, recalculateColWidths: boolean = true) {
    const hierarchyState = this.getHierarchyState(col, row);
    if (hierarchyState === HierarchyState.expand) {
        **this._refreshHierarchyState(col, row, recalculateColWidths);**
        **this.fireListeners(PIVOT_TABLE_EVENT_TYPE.TREE_HIERARCHY_STATE_CHANGE,** {
            col: col,
            row: row,
            hierarchyState: HierarchyState.collapse
        });
    }
    ...
}

PivotTable._refreshHierarchyState

可以看到核心逻辑是：

调用 layoutMap.toggleHierarchyState()获取增、删、改的行的信息
最后调用this.scenegraph.updateRow()触发场景树对行重新绘制

_refreshHierarchyState(col: number, row: number, recalculateColWidths: boolean = true, beforeUpdateCell?: Function) {

    ...
    // 更新hover图标
    this.stateManager.updateHoverIcon(col, row, undefined, undefined);

    const isChangeRowTree = this.internalProps.layoutMap.isRowHeader(col, row);
    // 获取 增、删、改 的行的信息
    const **result**: {
      addCellPositionsRowDirection?: CellAddress[];
      removeCellPositionsRowDirection?: CellAddress[];
      updateCellPositionsRowDirection?: CellAddress[];
      addCellPositionsColumnDirection?: CellAddress[];
      removeCellPositionsColumnDirection?: CellAddress[];
      updateCellPositionsColumnDirection?: CellAddress[];
    } = isChangeRowTree
      ? **(this.internalProps.layoutMap as PivotHeaderLayoutMap).toggleHierarchyState(col, row)**
      : (this.internalProps.layoutMap as PivotHeaderLayoutMap).toggleHierarchyStateForColumnTree(col, row);

    // 更新折叠图标
    this.scenegraph.updateHierarchyIcon(col, row);

    // 触发场景树更新行绘制
    **this.scenegraph.updateRow**(
        result.removeCellPositionsRowDirection,
        result.addCellPositionsRowDirection,
        result.updateCellPositionsRowDirection,
        recalculateColWidths
     );
}

PivotHeaderLayoutMap.toggleHierarchyState

可以看到这个函数的逻辑跟 PivotHeaderLayoutMap 构造函数的逻辑有点类似

重置 rowDimensionTree
调 _addHeadersForTreeMode** **遍历树，重新收集_rowHeaderCellFullPathIds
调 diffCellAddress收集增、删、改行的信息，并最后 return

export class PivotHeaderLayoutMap implements LayoutMapAPI {
     // 点击某个单元格的展开折叠按钮 改变该节点的状态 维度树重置
     toggleHierarchyState(col: number, row: number) {

         this.rowDimensionTree.reset(this.rowDimensionTree.tree.children);
         this._rowHeaderCellFullPathIds_FULL = [];
         if (this.rowHierarchyType === 'tree') {
             // 递归树重新生成
             **this._addHeadersForTreeMode**(
                this._rowHeaderCellFullPathIds_FULL,
                0,
                this.rowDimensionTree.tree.children,
                [],
                this.rowDimensionTree.totalLevel,
                true,
                this.rowsDefine,
                this.rowHeaderObjs
             );
         }

         ...
         this._rowHeaderCellFullPathIds_FULL = transpose(this._rowHeaderCellFullPathIds_FULL);

         let diffCell: {
             addCellPositionsRowDirection?: CellAddress[];
             removeCellPositionsRowDirection?: CellAddress[];
             updateCellPositionsRowDirection?: CellAddress[];
             addCellPositionsColumnDirection?: CellAddress[];
             removeCellPositionsColumnDirection?: CellAddress[];
             updateCellPositionsColumnDirection?: CellAddress[];
         };
         if (this.rowHierarchyType === 'tree') {
             diffCell = diffCellAddress(
               col,
               row,
               oldRowHeaderCellIds.map(oldCellId => oldCellId[col - this.leftRowSeriesNumberColumnCount]),
               this._rowHeaderCellFullPathIds_FULL.map(newCellId => newCellId[col - this.leftRowSeriesNumberColumnCount]),
               oldRowHeaderCellPositons,
               this
             );
         }

         ...
         this.generateCellIdsConsiderHideHeader();

         ...
         return diffCell;
     }
}

Scenegraph.updateRow

大概逻辑落如下：

调updateRow()方法，对行做增、删
调this.recalculateColWidths()重新计算列宽
调this.component.updateScrollBar()更新滚动条
最后调this.updateNextFrame()重新渲染

流程总结

核心逻辑在 PivotHeaderLayoutMap.toggleHierarchyState中：会重新递归树生成新的表头树单元格信息（_columnHeaderCellIds、_rowHeaderCellIds）；并收集增、删、改行的信息
最后由生成的变更信息重新渲染表格
